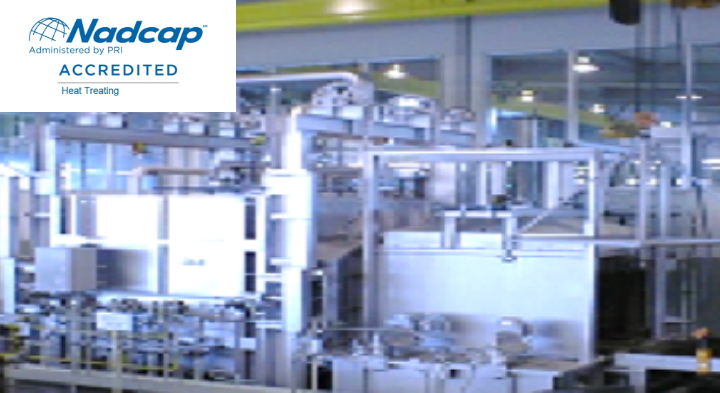

FACTORY SYSTEM

未来を創るTANIDAの設備

MACHINE 01

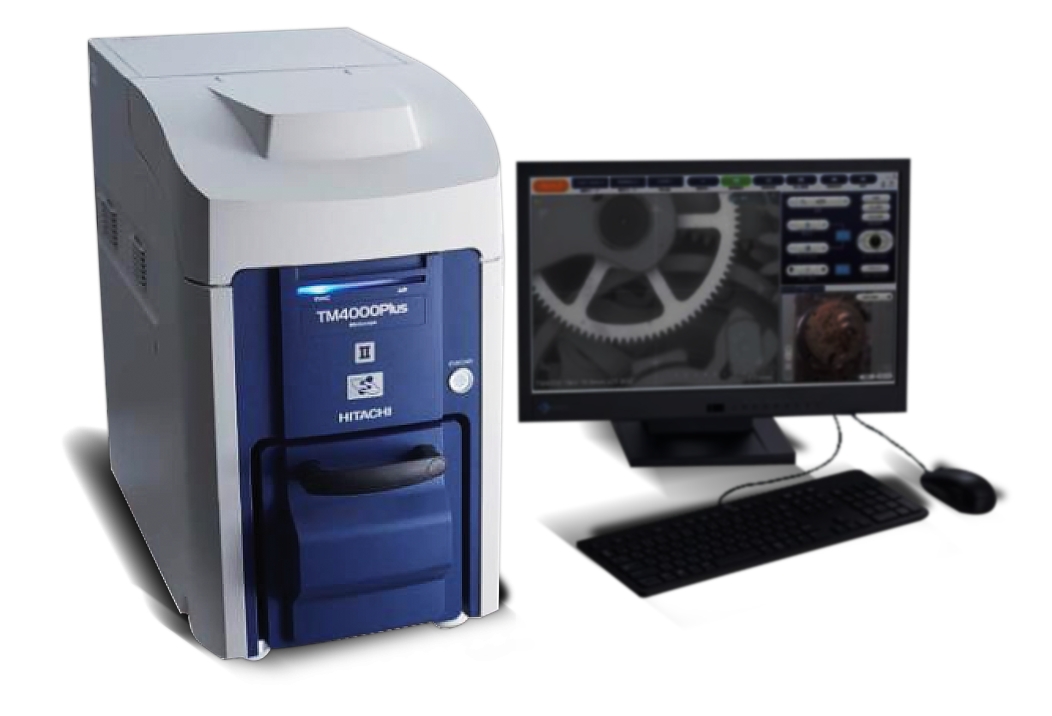

検査設備

  • CMM

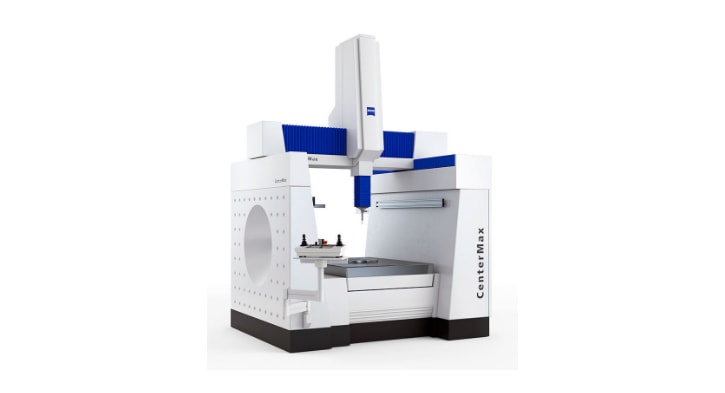

    CenterMax

    メーカー
    CARL ZEISS製
    最大
    ワークサイズ
    900*1200*600㎜

    machine 01

    検査設備

    CenterMax

    設備の種類
    3次元測定機
    メーカー
    CARL ZEISS製
    最大ワークサイズ
    900*1200*600㎜
    設備説明
    スキャニング測定可能/CATIA生データを読み取り可能/
    精度保証0.1㎛単位/
    歯車計測ソフト GE社 GEAR Pro

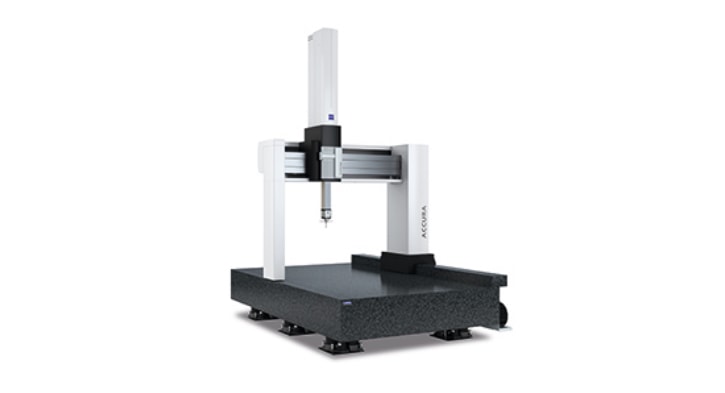

  • CMM

    AccuraⅡ

    メーカー
    CARL ZEISS製
    最大
    ワークサイズ
    1200*2400*1000㎜

    machine 01

    検査設備

    AccuraⅡ

    設備の種類
    3次元測定機
    メーカー
    CARL ZEISS製
    最大ワークサイズ
    1200*2400*1000㎜
    設備説明
    航空機部品など、大型ワークの高精度測定に対応の3次元測定器
  • CMM

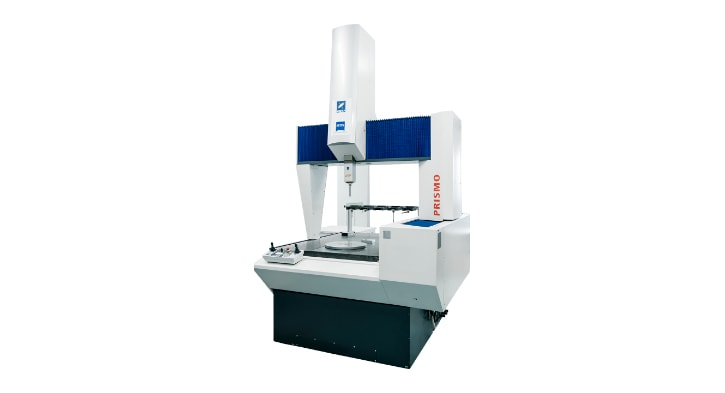

    PRISMO 7

    メーカー
    CARL ZEISS製
    最大
    ワークサイズ
    900*1180*650

    machine 01

    検査設備

    PRISMO 7

    設備の種類
    3次元測定機
    メーカー
    CARL ZEISS製
    最大ワークサイズ
    900*1180*650
    設備説明
    --

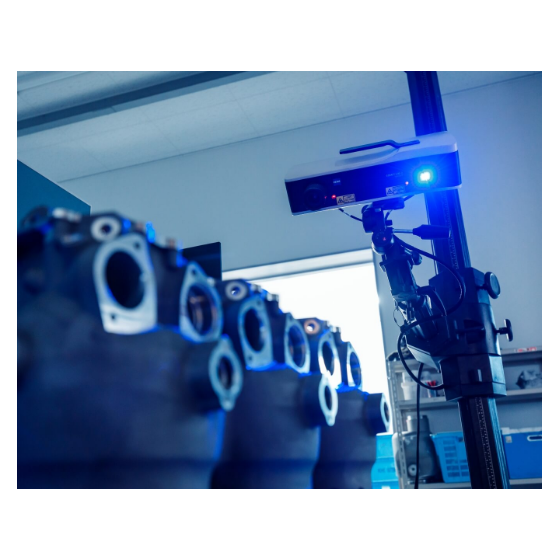

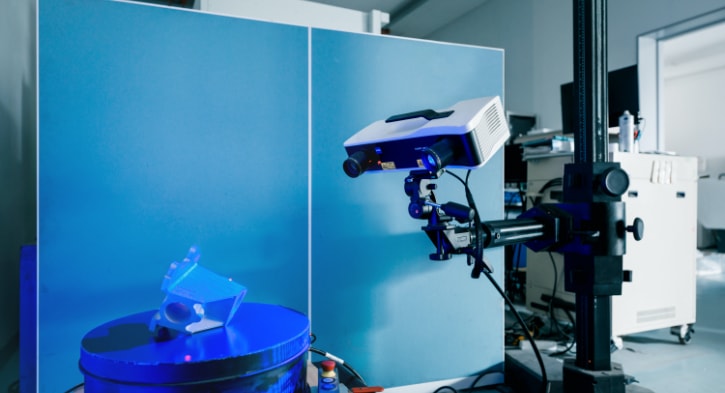

  • CCDデジタイザー

    COMET L3D 2 5M

    メーカー
    Steinbichler製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    COMET L3D 2 5M

    設備の種類
    CCDデジタイザー
    メーカー
    Steinbichler製
    最大ワークサイズ
    --
    設備説明
    非接触三次元測定により高精度な三次元データが簡単に、素早く取得可能
    全体形状や寸法・幾何公差を短時間で視覚化・評価できるシステム
    カラーマップにより視認性の高く高品質、高精度な測定データを出力
    3Dモデルデータとの比較測定や、リバースエンジニアリングにも対応可能(stlデータ出力)
    測定精度:400㎜で誤差15㎛以下

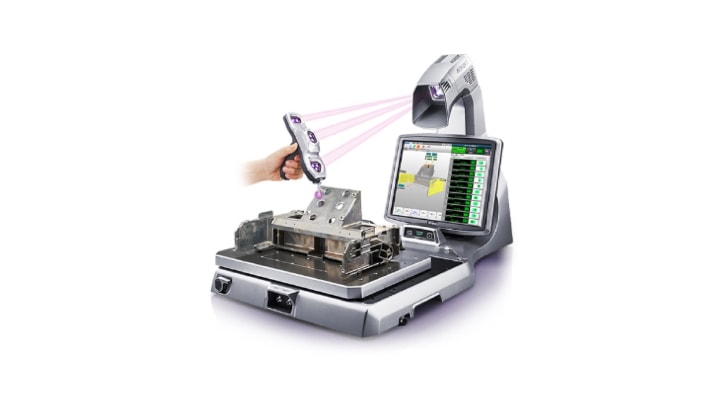

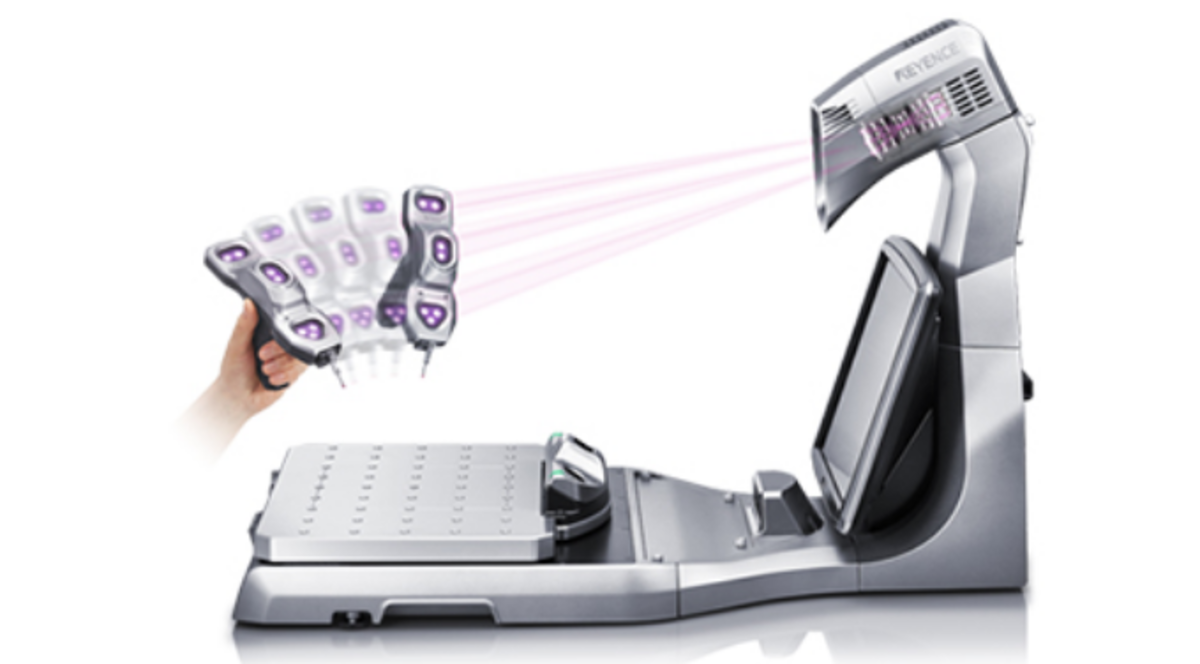

  • ハンディ3次元測定器 XM-C1000

    卓上型ハンディプローブ3次元測定器

    メーカー
    KEYENCE製
    最大
    ワークサイズ
    試料重量25㎏まで

    machine 01

    検査設備

    卓上型ハンディプローブ3次元測定器

    設備の種類
    ハンディ3次元測定器 XM-C1000
    メーカー
    KEYENCE製
    最大ワークサイズ
    試料重量25㎏まで
    設備説明
    測定範囲:300㎜×250㎜×150㎜
    繰り返し精度:±3㎛
    国家基準に基づく、正確で高精度な測定が可能。
    CADデータとの比較や幾何公差の測定など、
    1台で多彩なワークの測定をカバー。
    工程間の精度確認に使用。
  • 表面粗さ・輪郭形状測定機

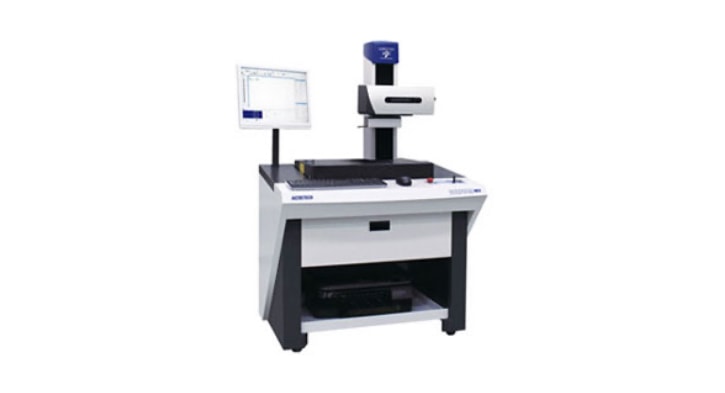

    サーフコムNEX DX

    メーカー
    ACCRETECH東京精密製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    サーフコムNEX DX

    設備の種類
    表面粗さ・輪郭形状測定機
    メーカー
    ACCRETECH東京精密製
    最大ワークサイズ
    --
    設備説明
    高倍率・広範囲測定に対応した粗さ測定検出器。
    検出器の外径は14 ㎜で測定範囲1000 ㎛、測定倍率は50 万倍まで対応可。
    また、オートストップ機能付きで上向き測定や横トレース測定も可能です。

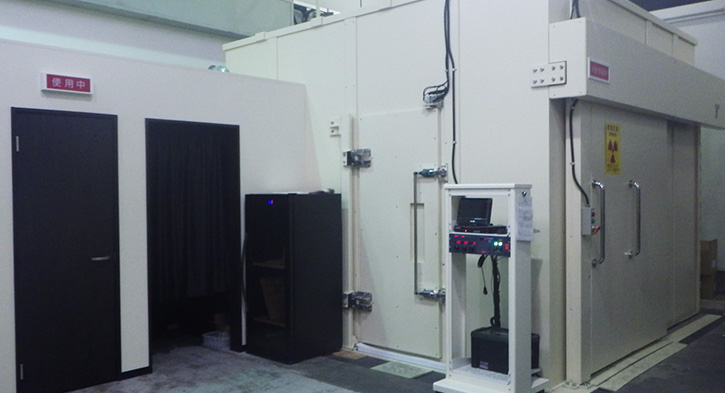

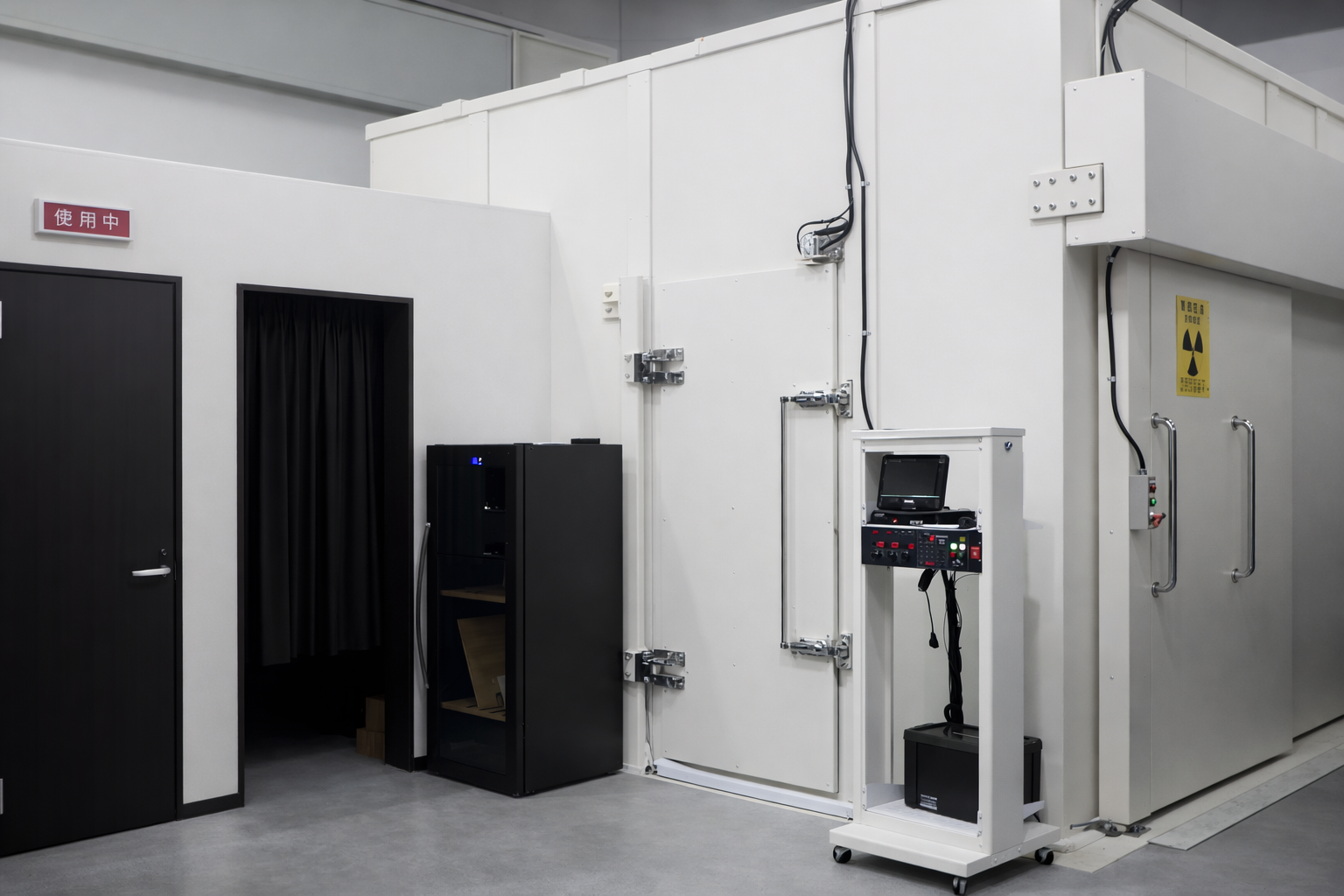

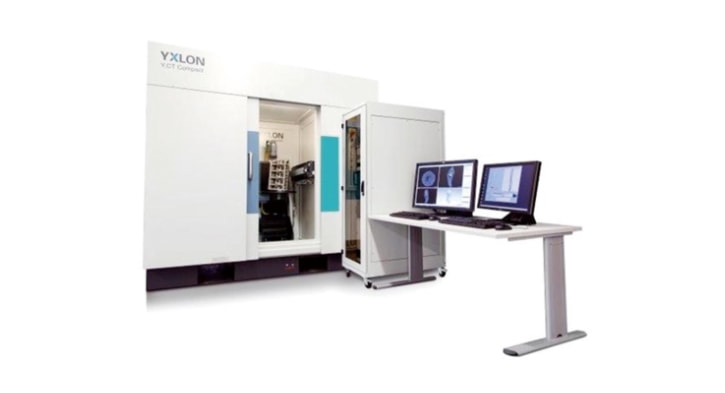

  • X線透視システム(CT)

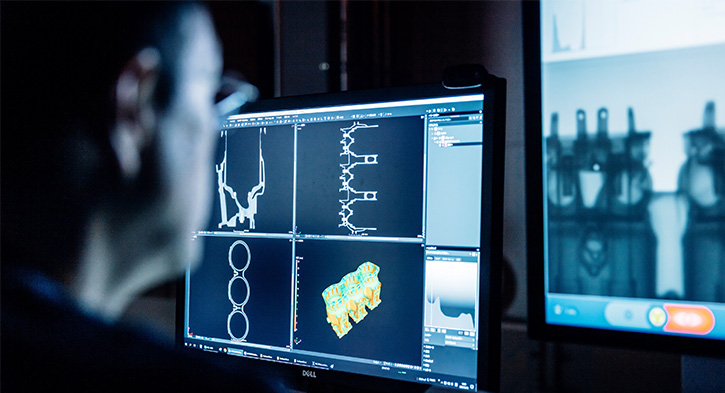

    Y.CT Compact

    メーカー
    YXLON製
    最大
    ワークサイズ
    φ450*500mm, 30㎏

    machine 01

    検査設備

    Y.CT Compact

    設備の種類
    X線CTスキャニングシステム
    メーカー
    YXLON製
    最大ワークサイズ
    φ450*500mm, 30㎏
    設備説明
    最大X線管出力:管電圧 450kV / 管電流:1.55mA
    検出器:LDA(ラインセンサ―ディテクター)
    限界解像度: 254μm PixelPitch
    中型から大型までの部品の検査に最適なミニフォーカスX線CTシステム。鉄ならば65mm、アルミならば250mmまでの厚さの部品に対応。高出力X線管とラインセンサーを搭載し、高精度/高分解能の3D画像を簡単且つ迅速に取得できます。

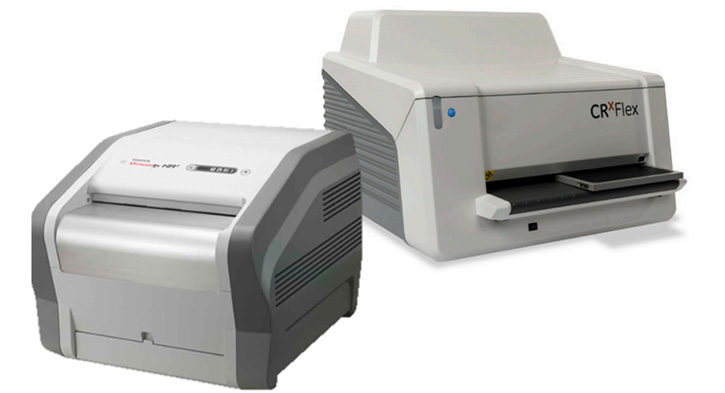

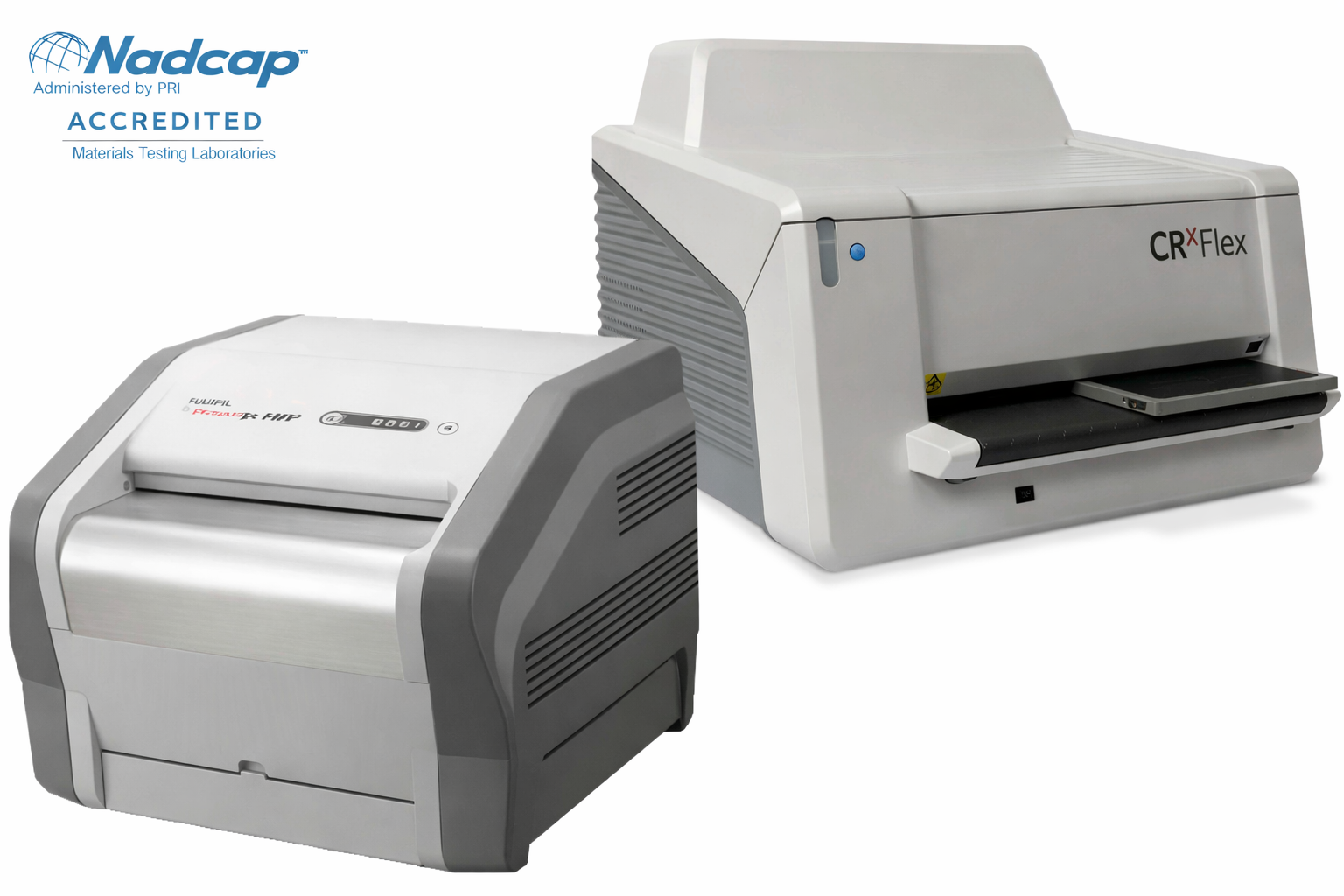

  • X線透視システム(CR)

    CR x Flex

    メーカー
    GE Oil & Gas製
    最大
    ワークサイズ
    2000×2000×2000

    machine 01

    検査設備

    CR x Flex

    設備の種類
    X線透視システム(CR)
    メーカー
    GE Oil & Gas製
    最大ワークサイズ
    2000×2000×2000
    設備説明
    分解能:100μm
    高分解能デジタル透過型X線検査設備
    高いワイドレンジ特性(濃度調整幅)により、肉厚差の大きい部材や複合材料部品のイメージ評価も一回の撮影で行える。
    AMS/ASTM/EN等の各国際規格に準拠したCRスキャナー
    (Nadcap認証取得済み CR)

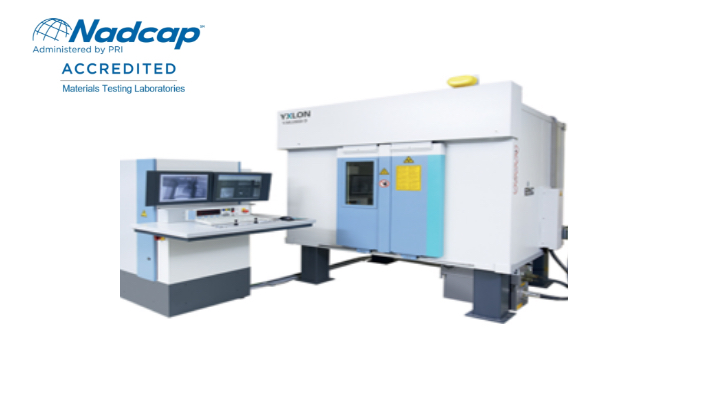

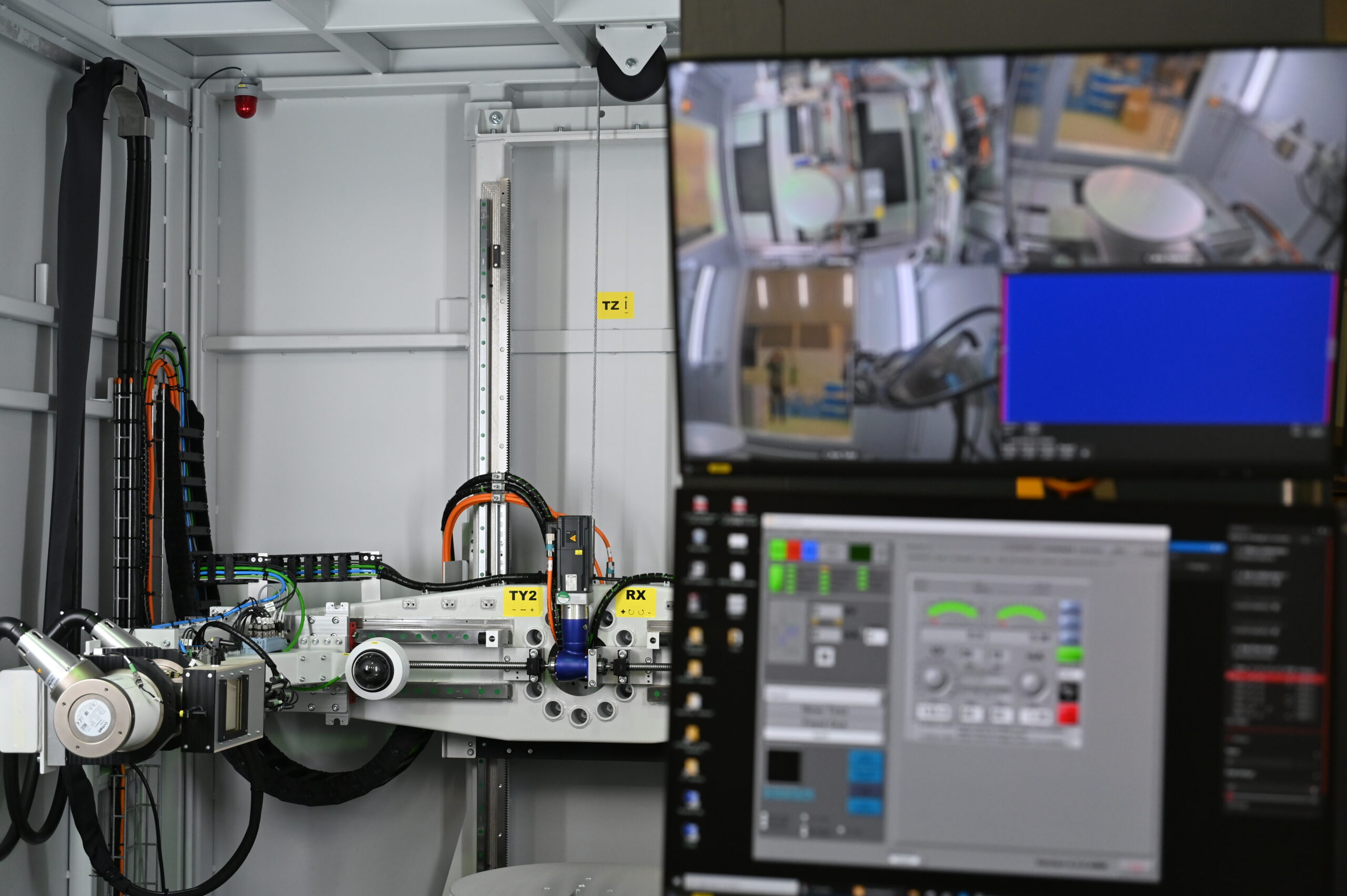

  • X線透視システム(DDA)

    Y.MU2000-D XL

    メーカー
    YXLON製
    最大
    ワークサイズ
    Φ800*1500mm, 60㎏

    machine 01

    検査設備

    Y.MU2000-D XL

    設備の種類
    X線透視システム(DR)
    メーカー
    YXLON製
    最大ワークサイズ
    Φ800*1500mm, 60㎏
    設備説明
    最大X線管出力: 管電圧 225kV / 管電流:7.0mA
    検出器: FPD(デジタルフラットパネルディテクター)
    限界解像度: 200μm
    アルミならば100㎜、鉄ならば15㎜程度の厚さのワークに対応。
    検出器FPDは濃度分解能に優れた高ダイナミックレンジを特徴としており、ライブ撮影にも対応しているため、ワークの内部品質を素早く精度よく確認可能。
    マニュアル撮影に加え、ティーチング機能によるプログラム撮影にも対応しており、繰り返し品を効率良く計測できます。
    ASTM規格に準じた検査可能(Nadcap認証取得済み DDA)
  • スパーク放電発光分光分析装置

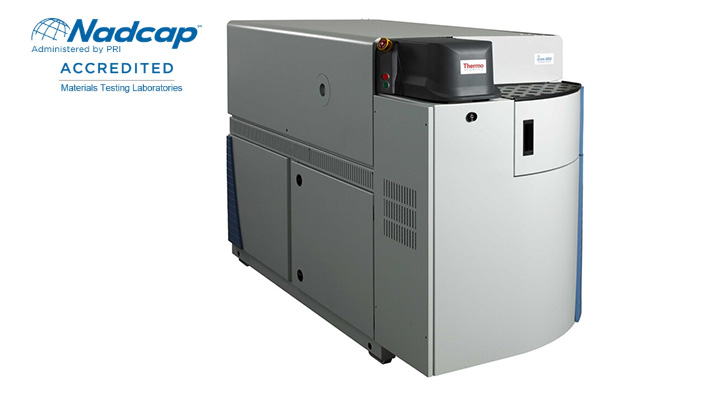

    ARL 4460 Metals Analyzer

    メーカー
    Thermo Fisher Scientific製
    最大
    ワークサイズ
    60ch(最大表示 42ch)

    machine 01

    検査設備

    ARL 4460 Metals Analyzer

    設備の種類
    スパーク放電発光分光分析装置
    メーカー
    Thermo Fisher Scientific製
    最大ワークサイズ
    60ch(最大表示 42ch)
    設備説明
    1ppmオーダーからの微量成分の分析、及び特殊金属中の元素分析も可能。全溶解チャージで分析実施、データはトレーサビリティを確保した状態で永年保管。
    (Nadcap認証取得済み)

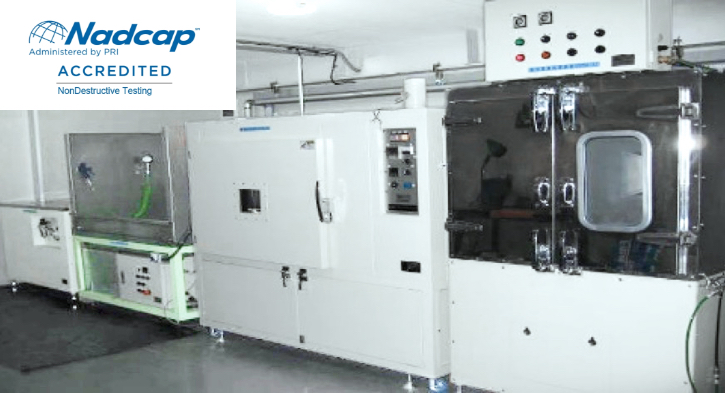

  • 蛍光浸透探傷検査ライン

    F.P.I. Line

    メーカー
    MARKTEC製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    F.P.I. Line

    設備の種類
    蛍光浸透探傷検査ライン
    メーカー
    MARKTEC製
    最大ワークサイズ
    --
    設備説明
    ASTM1417 Type 1 Method A 準拠 AMS2175 準拠
    NDT Level 3認定検査員による検査を可能としています。
    (Nadcap認証取得済み)

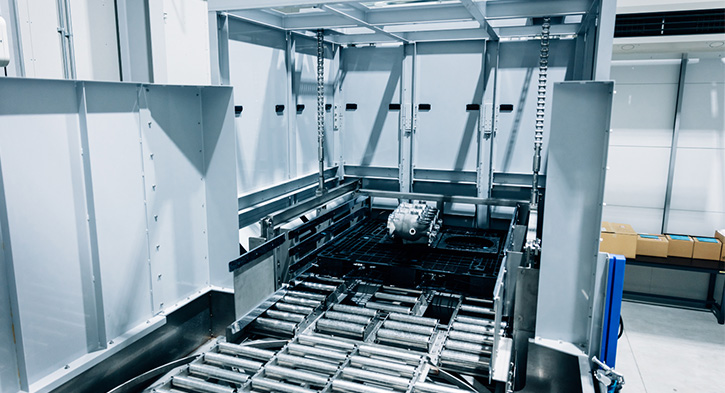

  • 浸透探傷検査前処理

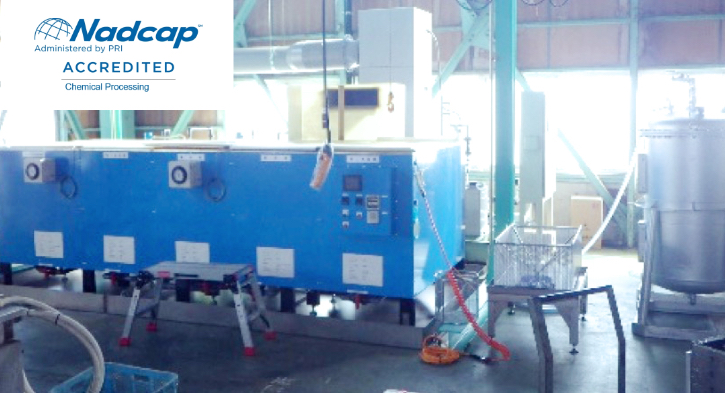

    エッチングライン

    メーカー
    MARKTEC製
    最大
    ワークサイズ
    600*1000*600㎜

    machine 01

    検査設備

    エッチングライン

    設備の種類
    エッチングライン(浸透探傷検査前)
    メーカー
    MARKTEC製
    最大ワークサイズ
    600*1000*600㎜
    設備説明
    表面処理(CP)の浸透探傷前エッチング(PPE)
    (Nadcap認証取得済み)

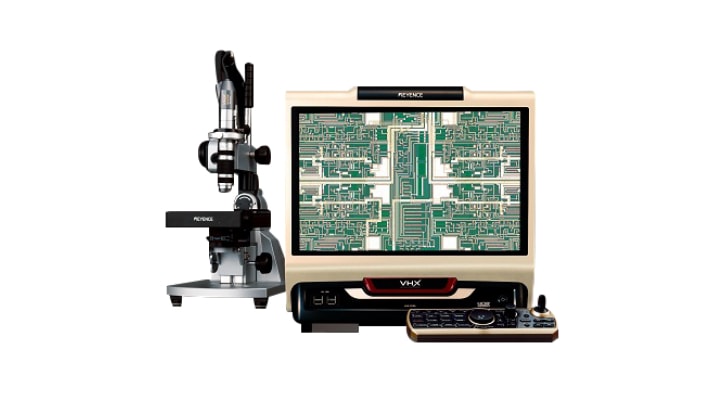

  • デジタル顕微鏡

    VHX-2000

    メーカー
    KEYENCE製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    VHX-2000

    設備の種類
    デジタル顕微鏡
    メーカー
    KEYENCE製
    最大ワークサイズ
    --
    設備説明
    金属の組織観察に使用。
    実体顕微鏡+SEM+金属顕微鏡+測定顕微鏡の機能を搭載
    高精細カラーでの写真撮影、3D合成表示、動画撮影、寸法測定・面積計測などの多機能デジタル顕微鏡。
    ●倍率:×20~×5,000
    ●撮影素子:1/1.8型211万画素CCD
    ●総画素数:1,688(H)×1,248(V)
    ●有効画素数:1,628(H)×1,236(V)
    ●解像度:~5,400万画素、~4,800(H)×3,600(V)

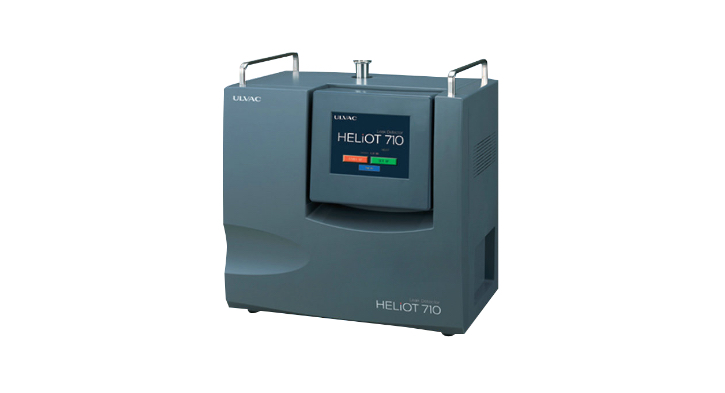

  • ヘリウムリーク試験機

    HELIOT710

    メーカー
    ULVAC製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    HELIOT710

    設備の種類
    ヘリウムリーク試験機
    メーカー
    ULVAC製
    最大ワークサイズ
    --
    設備説明
    0.1*10-12Pa・㎥/sec の最小感度検出レベル
    ターボ分子ポンプ排気ユニット:YTP-150

    主に半導体製造装置用真空チャンバーのリーク検査に使用
    フード法ではLogデータの計測、データ出力も可能です。

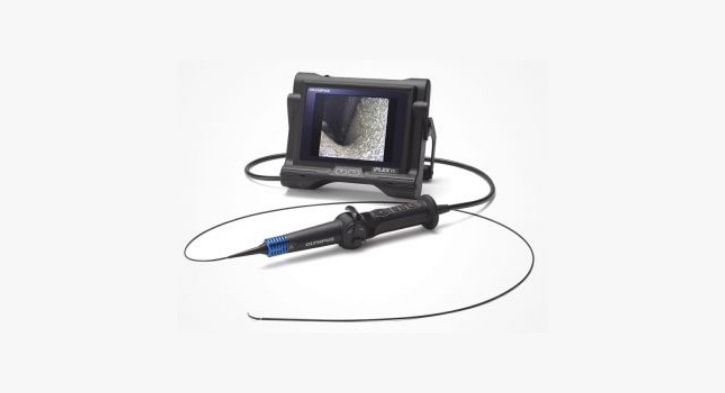

  • 工業用内視鏡

    IPLEX TX

    メーカー
    OLYMPUS製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    IPLEX TX

    設備の種類
    工業用内視鏡
    メーカー
    OLYMPUS製
    最大ワークサイズ
    --
    設備説明
    入部:Φ2.4㎜ 使用温度範囲:-25℃~80℃(空気中)10℃~30℃(水中)

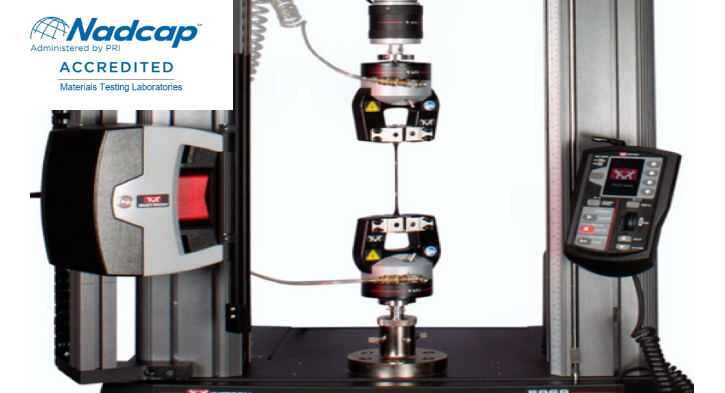

  • 万能材料試験システム

    インストロン5982

    メーカー
    INSTRON製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    インストロン5982

    設備の種類
    万能材料試験システム
    メーカー
    INSTRON製
    最大ワークサイズ
    --
    設備説明
    引っ張り試験機 (Nadcap認証取得済み)
    ISO や ASTM、BS、DIN、EN、AFNOR などのあらゆる国家標準および
    国際規格の要件を満たす、または超えるパフォーマンスや品質を持つ万能試験機
    ・荷重容量:100 kN
    ・縦方向試験空間:1430 mm (56.3 in)
    ・変位測定精度:変位の ±0.01 mm または 0.05% (いずれか大きい方)
    ・ひずみ測定精度:次の規格を満たす、またはそれ以上 ASTM E83、ISO 9513、EN 10002-4
    ・試験速度精度:(0 または定荷重時):設定速度の ±0.1%
    ・PC でのデータ収集速度:荷重チャンネル、変位チャンネル、ひずみチャンネル同時で最大2.5kHz
  • 超音波探傷器

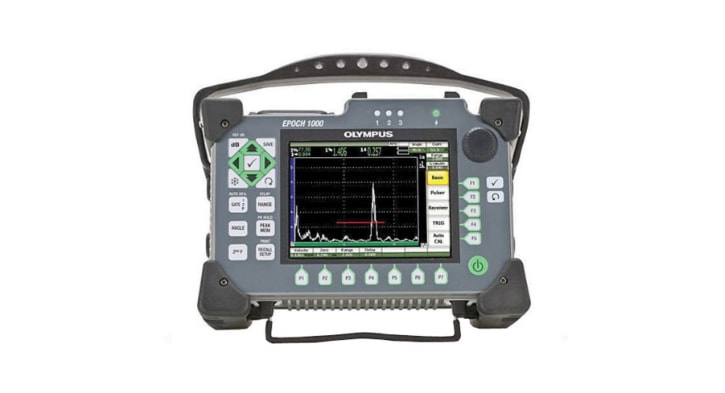

    EPOCH 1000i

    メーカー
    OLYMPUS製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    EPOCH 1000i

    設備の種類
    超音波探傷器
    メーカー
    OLYMPUS製
    最大ワークサイズ
    --
    設備説明
    高精度UTとして一般的な超音波検査モードで規格に準拠した検査はもちろん、断面映像化を実現するフェーズドアレイ機能を兼ね備えており、精度の高い検査を効率よく非破壊で行えます。

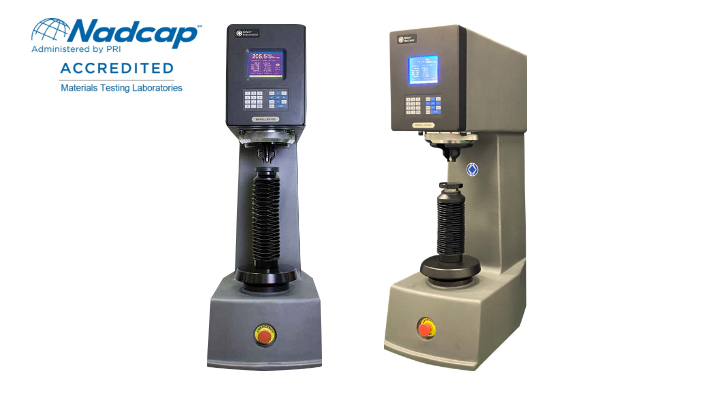

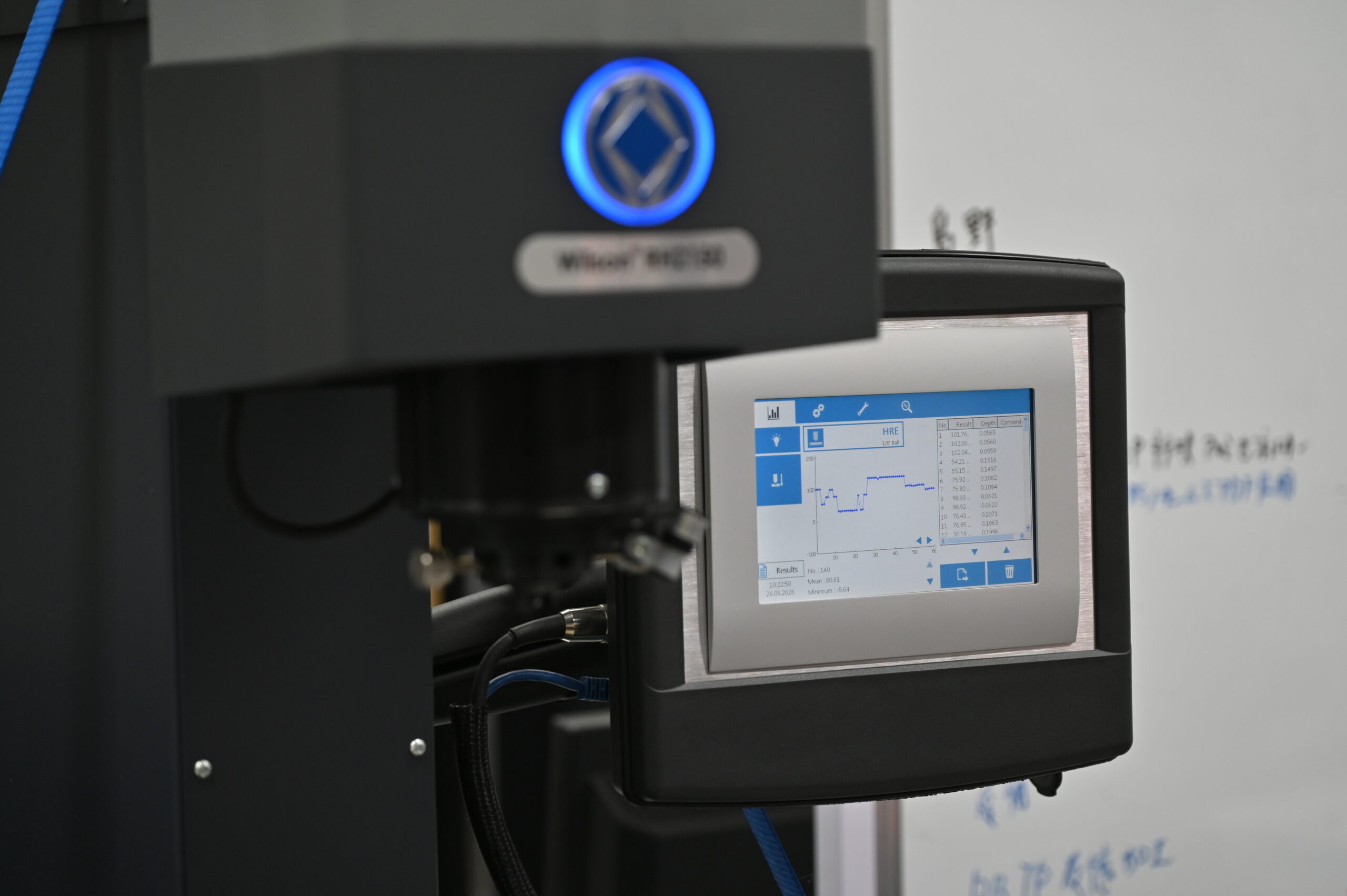

  • ブルネル硬さ試験機

    Wilson® BH3000

    メーカー
    BUEHLER/Wilson製
    最大
    ワークサイズ
    62.5~3000kgf

    machine 01

    検査設備

    Wilson® BH3000

    設備の種類
    ブルネル硬さ試験機
    メーカー
    BUEHLER/Wilson製
    最大ワークサイズ
    62.5~3000kgf
    設備説明
    62.5 kgf - 3000 kgf の幅広い荷重に理想的な、耐久性のある 30 kN (3000 kgf) Brinell 硬さ試験機
    硬さスケール:HB
    (Nadcap認証取得済み)

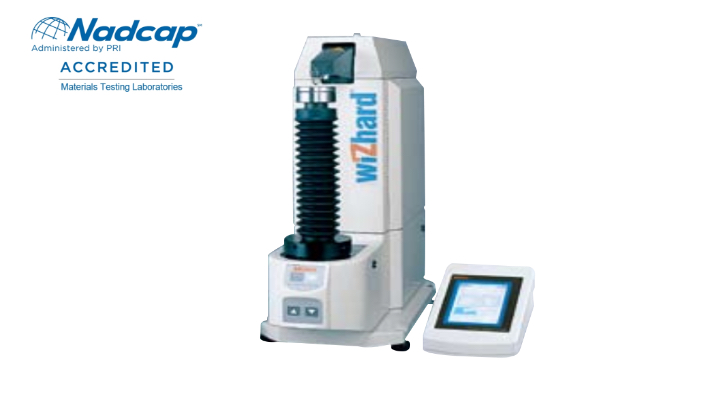

  • 硬度測定器

    ロックウェル硬さ試験機

    メーカー
    MITSUTOYO製
    最大
    ワークサイズ
    --

    machine 01

    検査設備

    ロックウェル硬さ試験機

    設備の種類
    硬度測定器 HR-522
    メーカー
    MITSUTOYO製
    最大ワークサイズ
    --
    設備説明
    同時鋳込みTP及び実体取出しTPの硬度試験に使用
    (Nadcap認証取得済み)

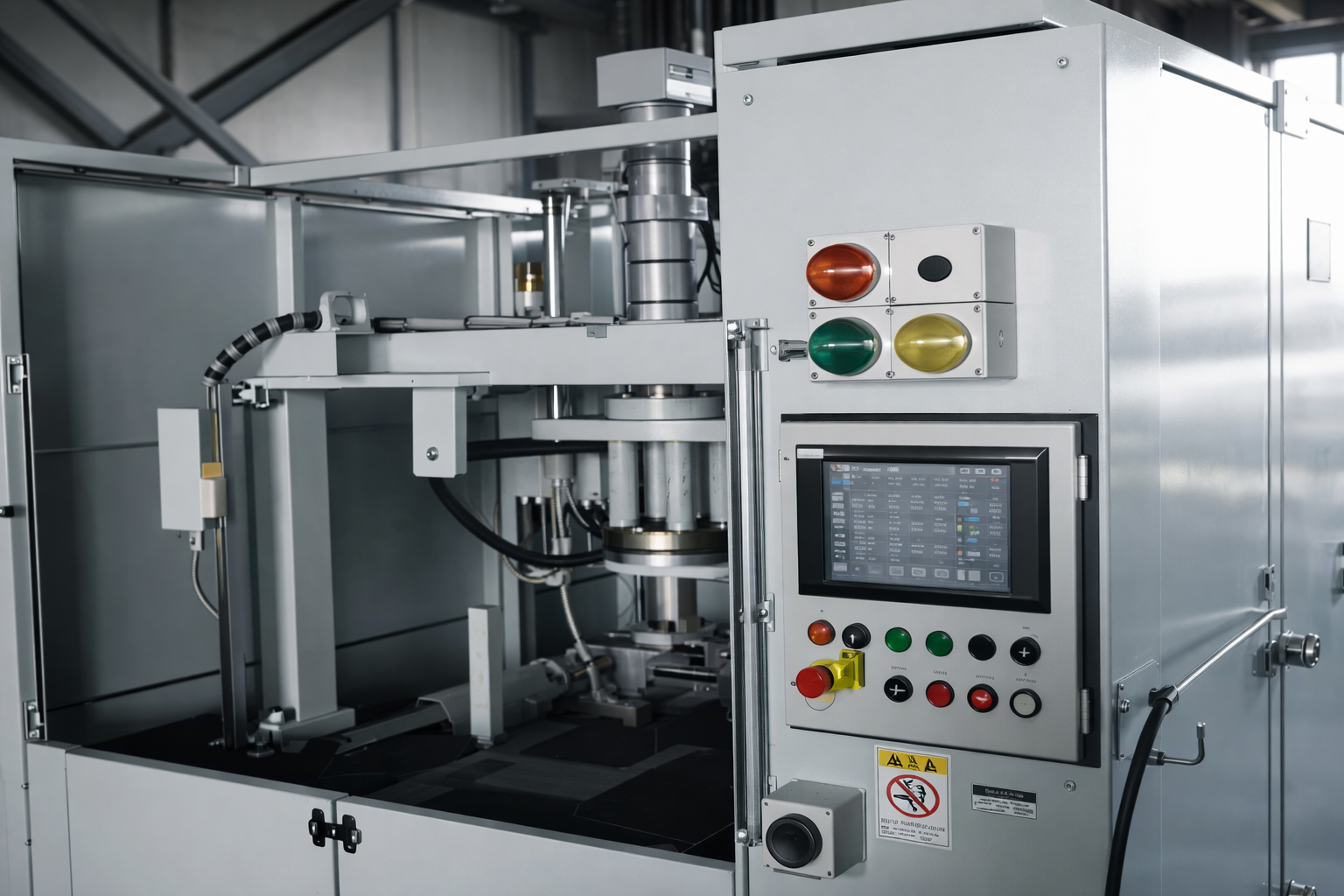

MACHINE 02

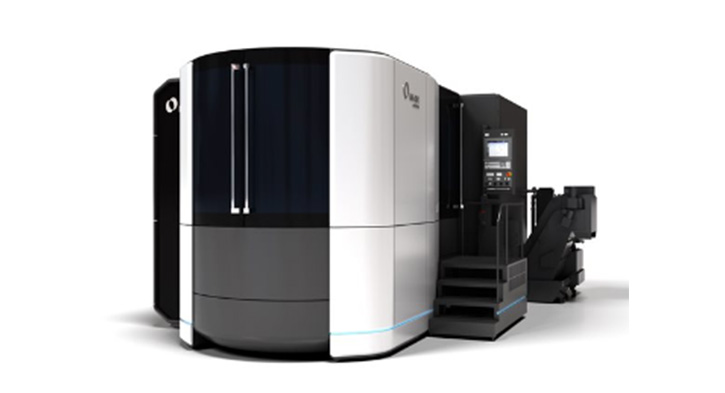

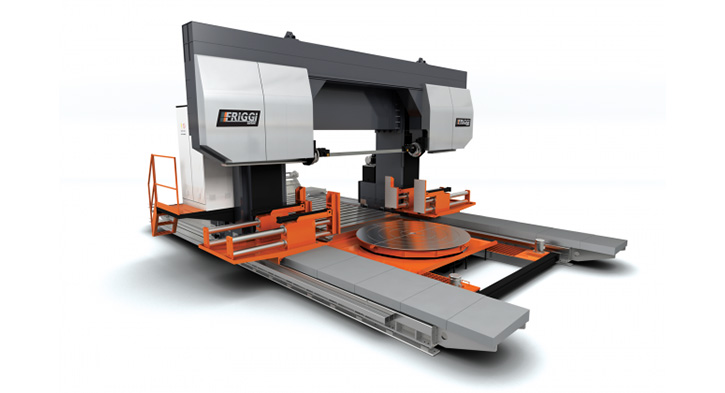

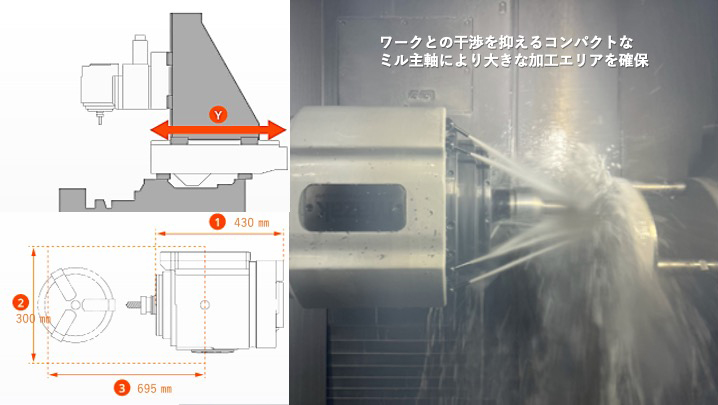

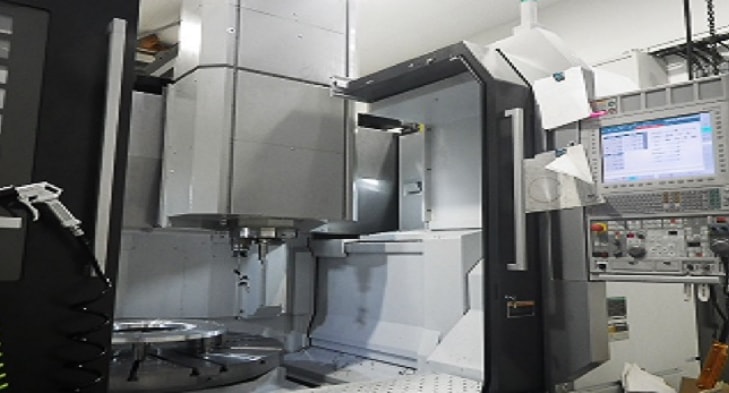

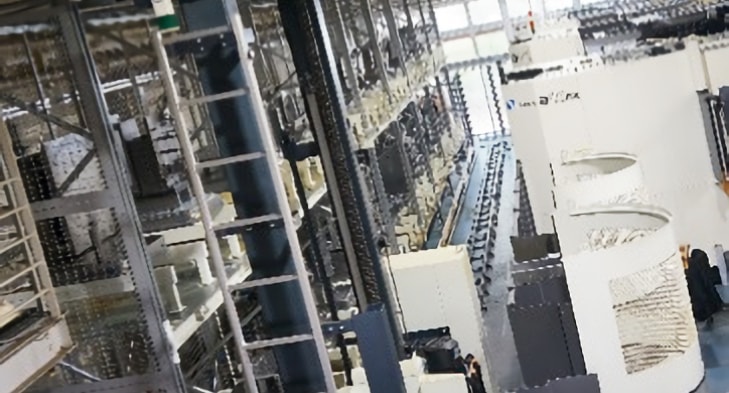

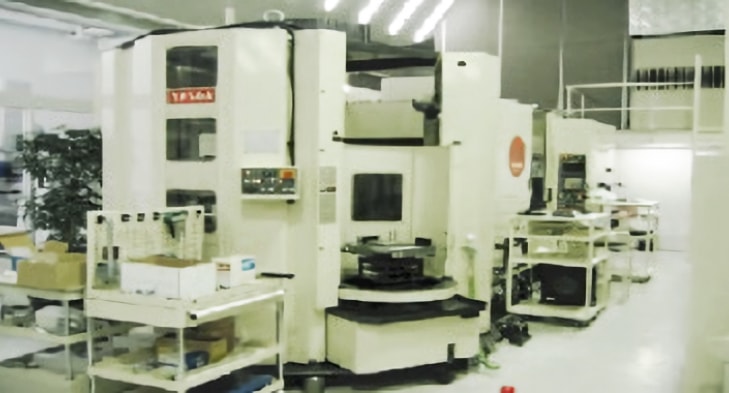

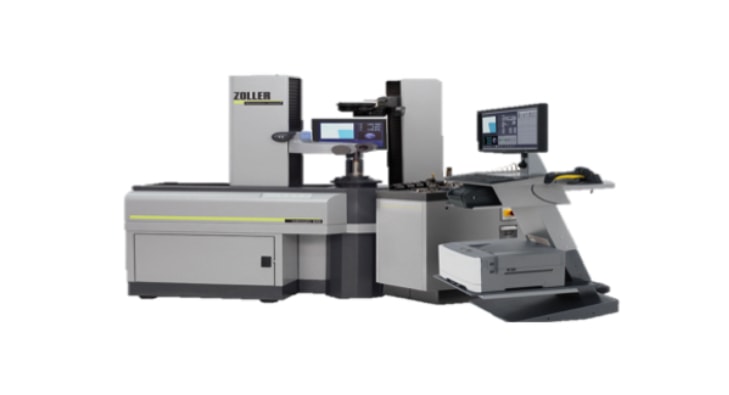

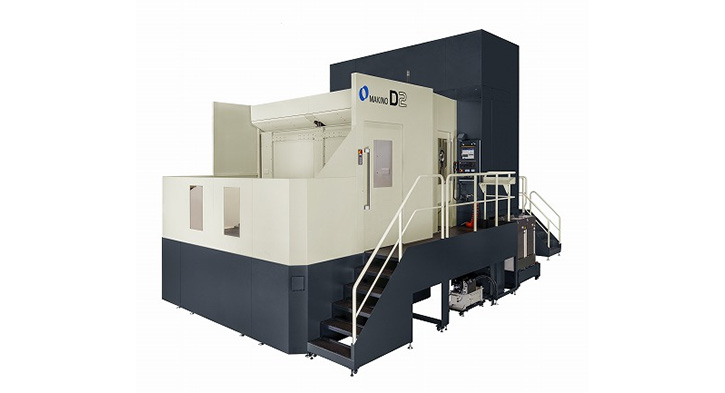

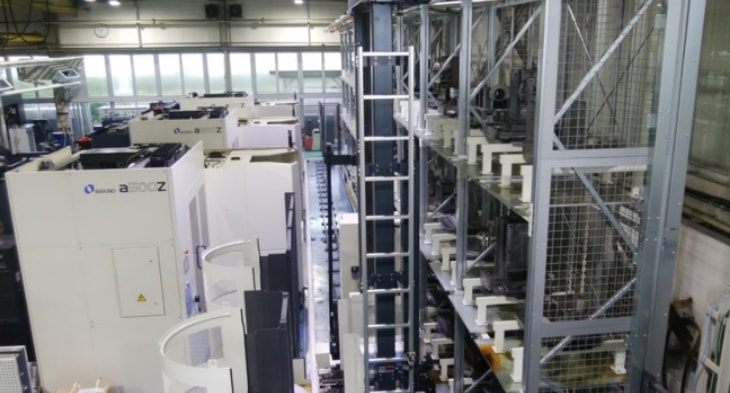

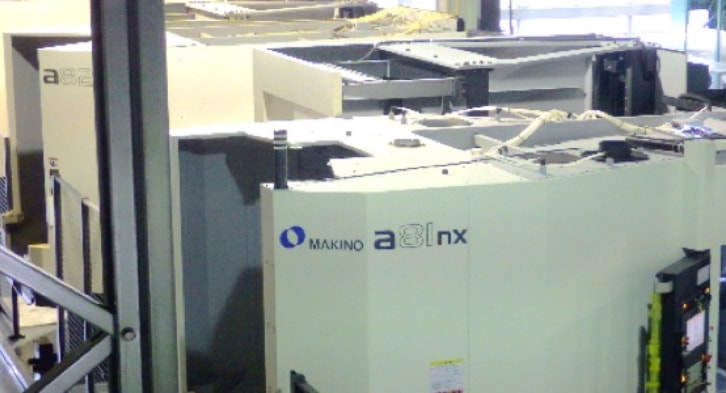

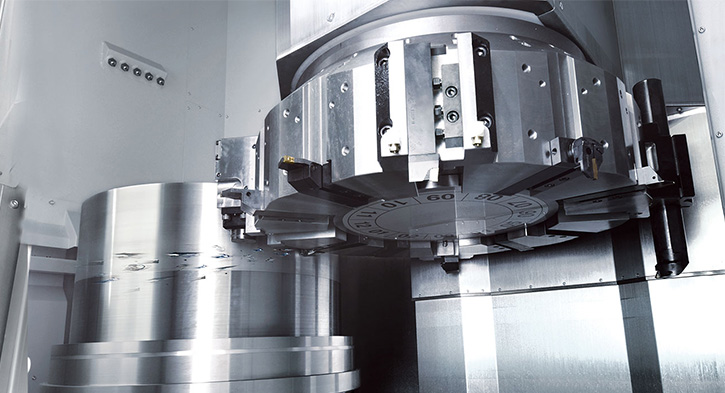

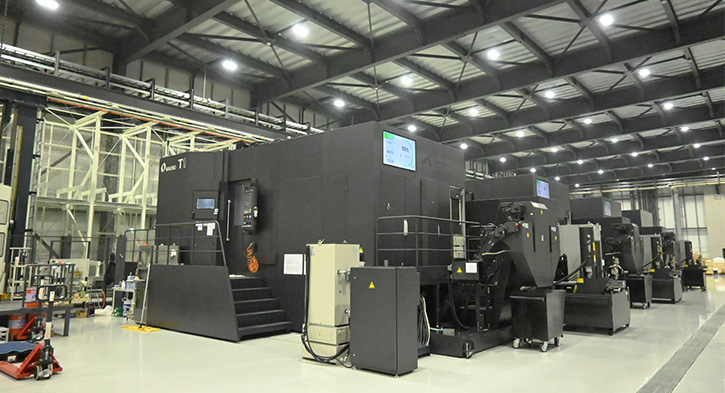

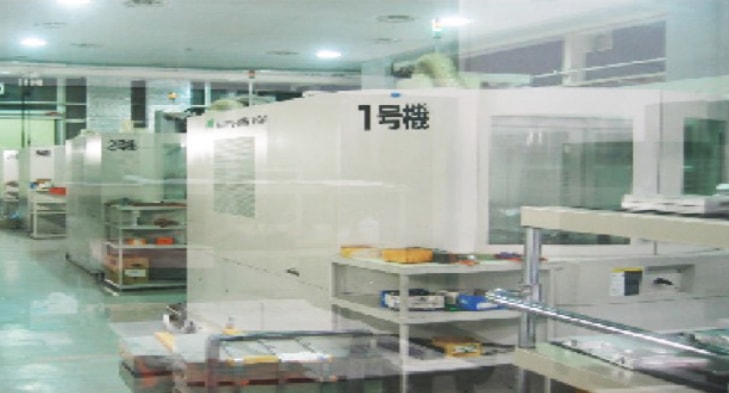

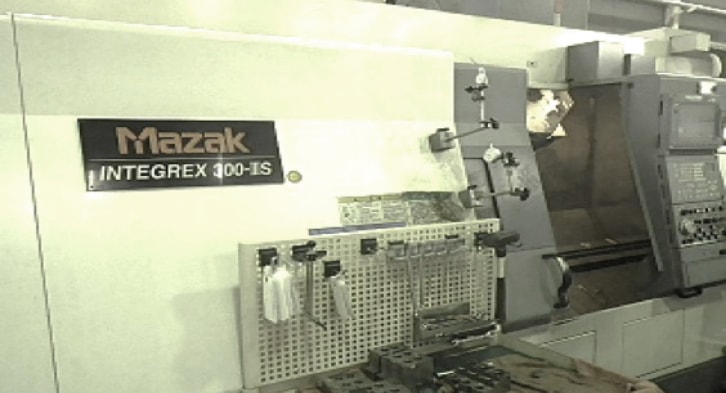

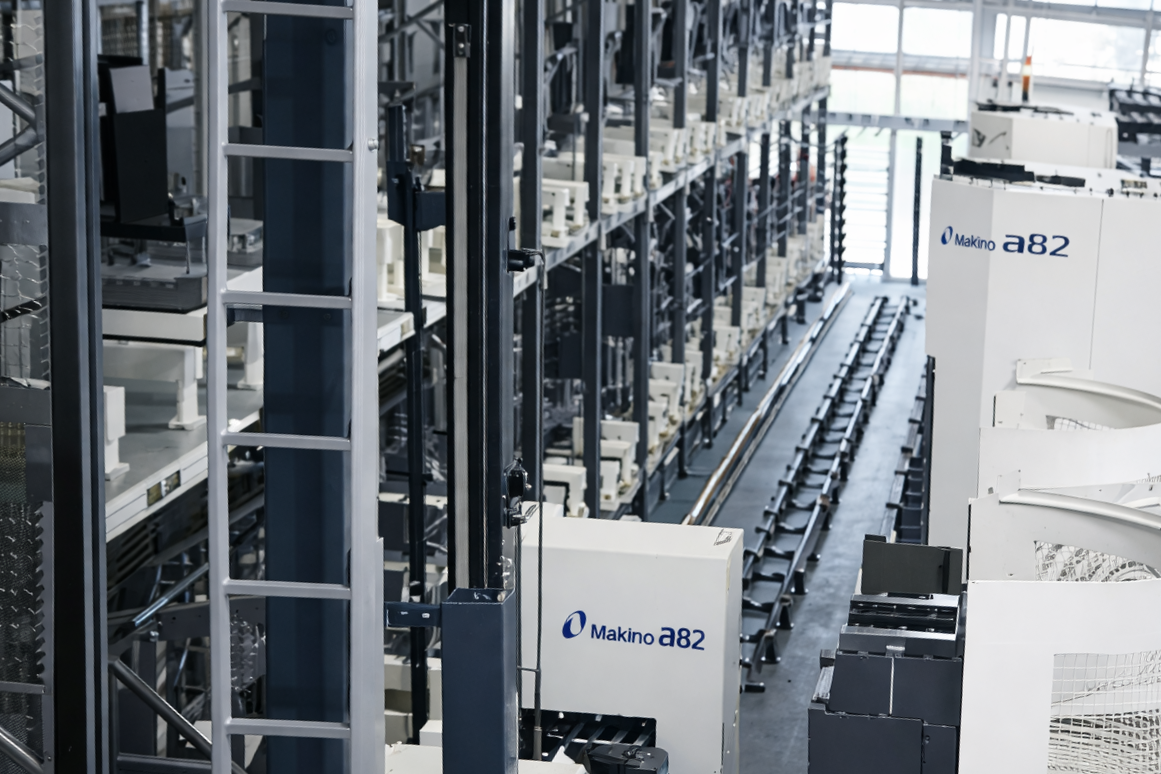

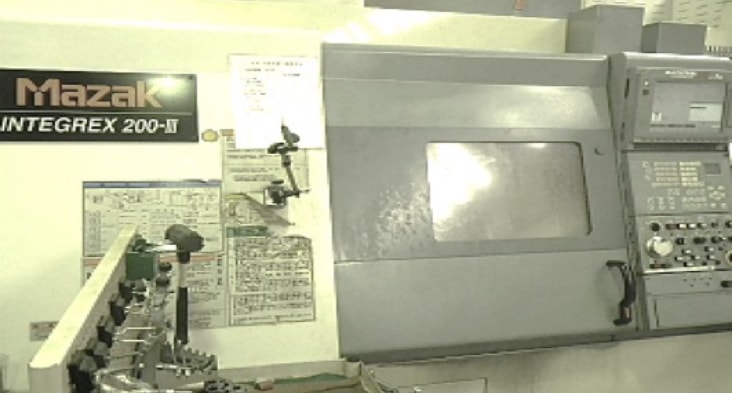

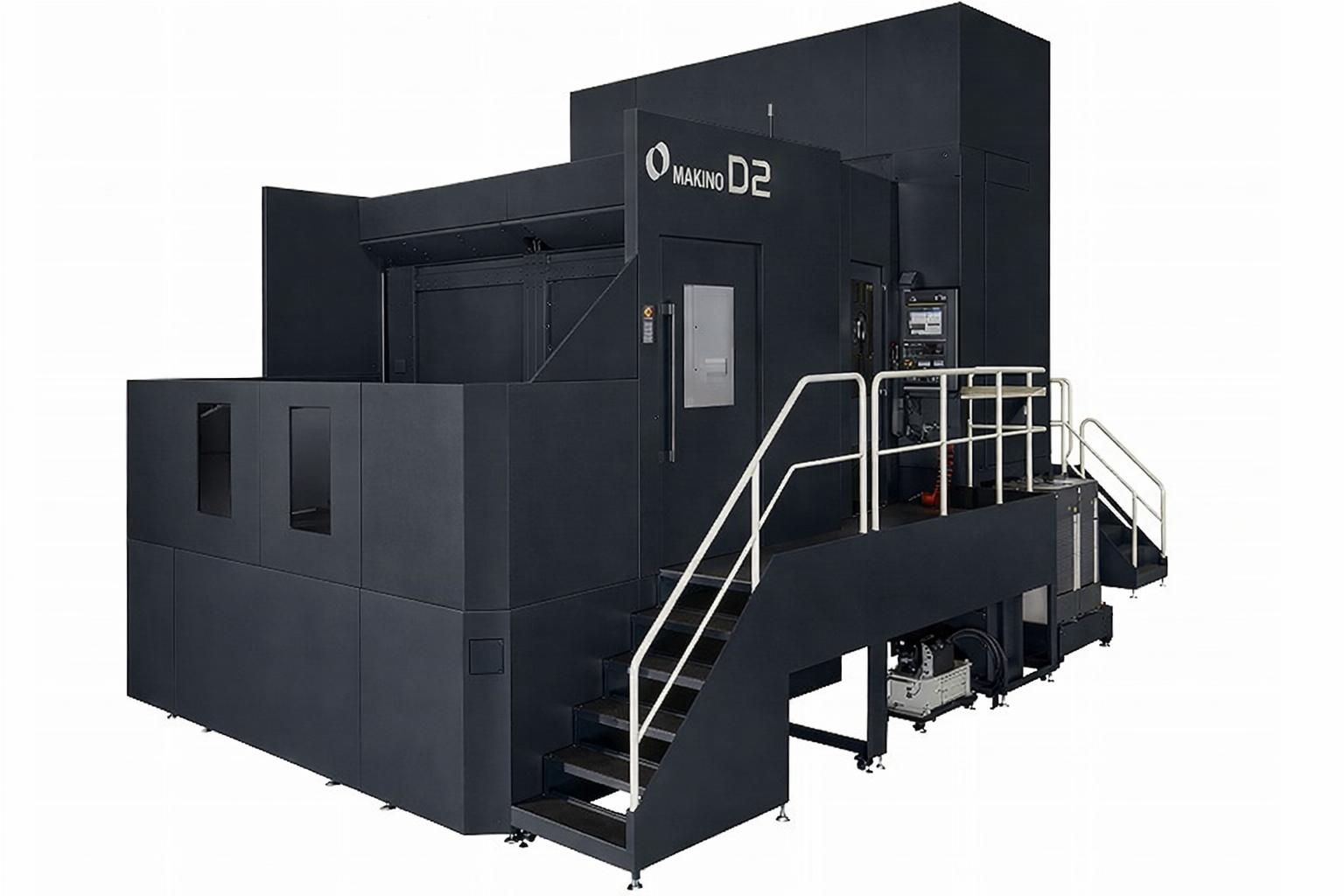

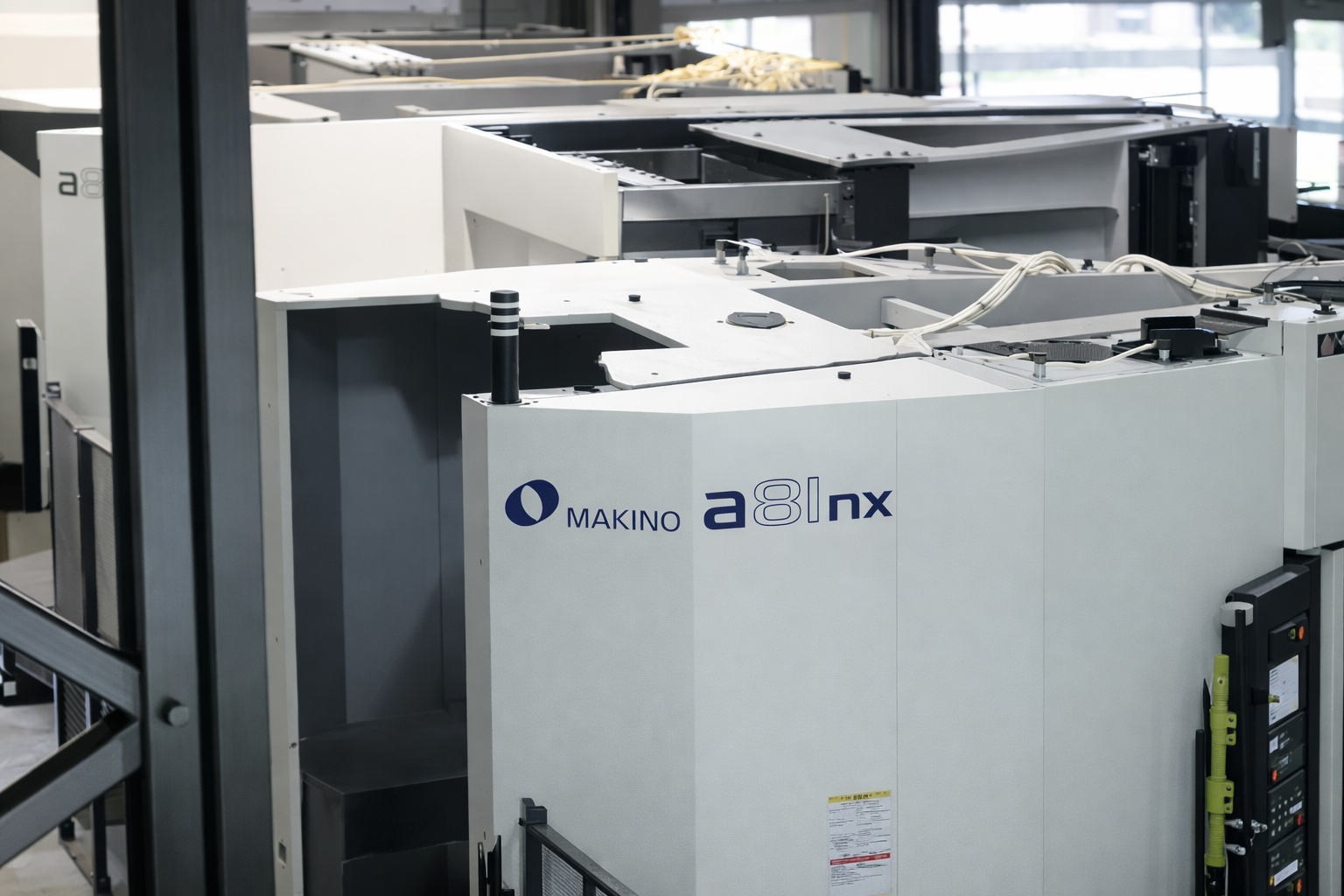

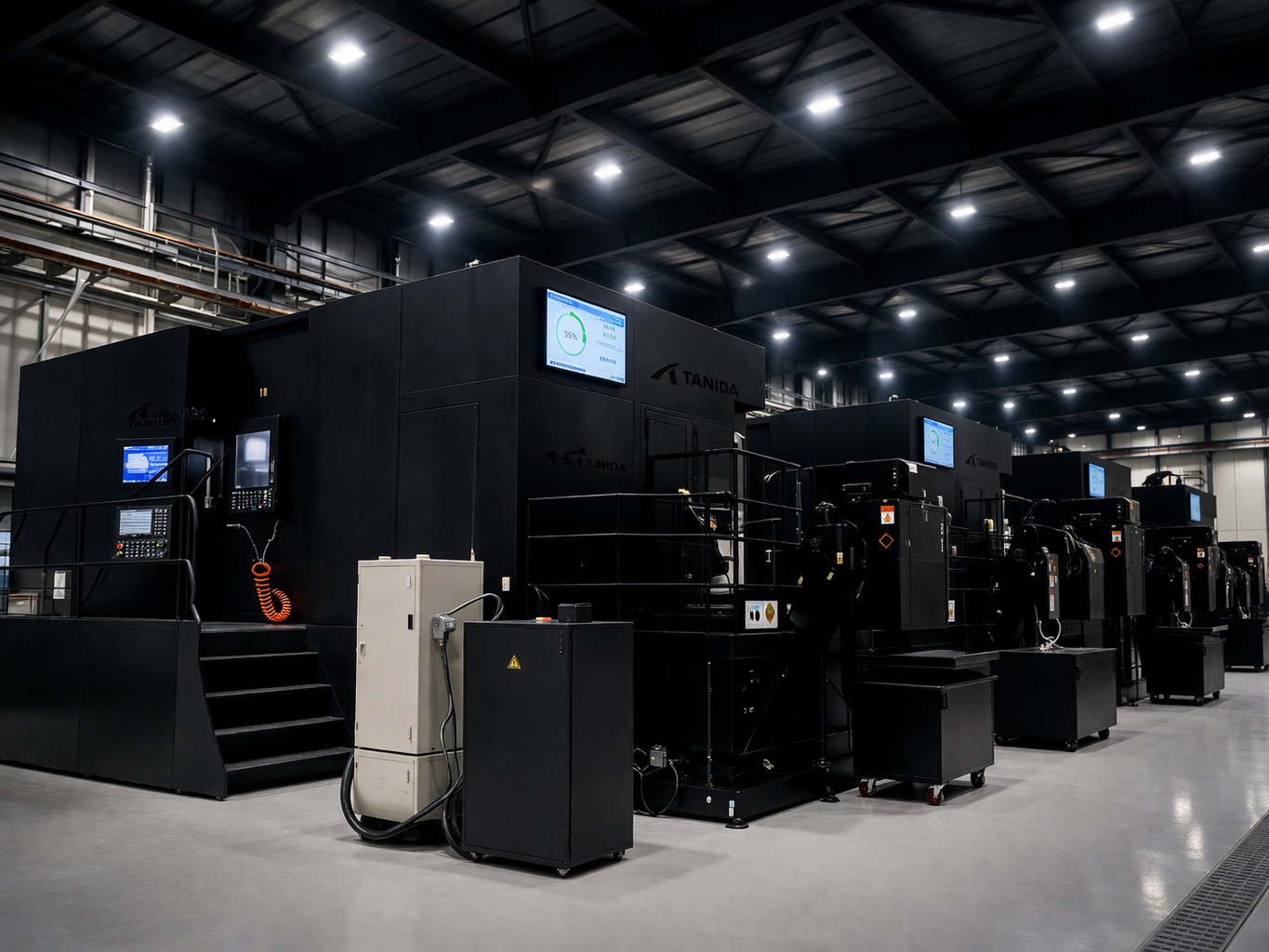

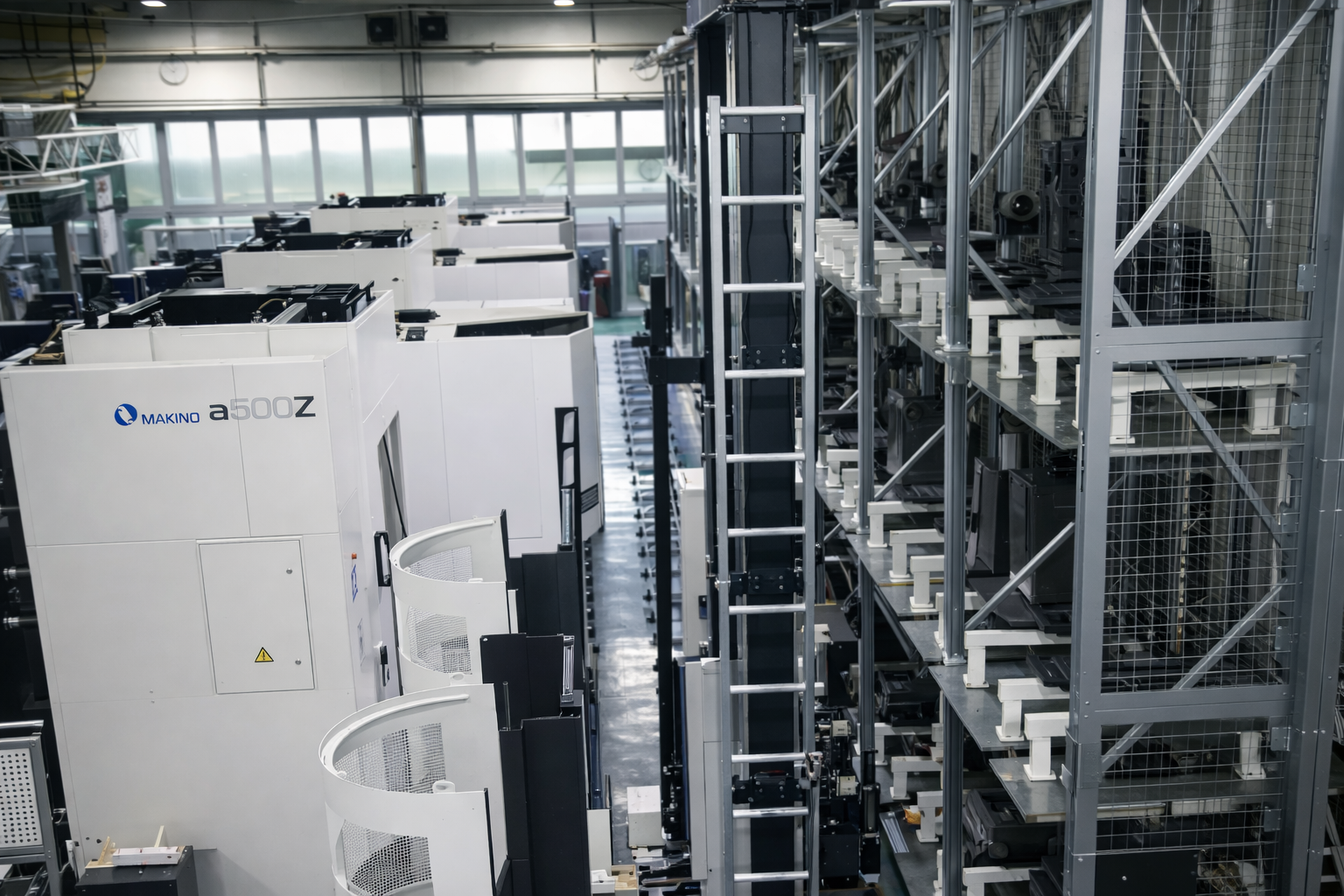

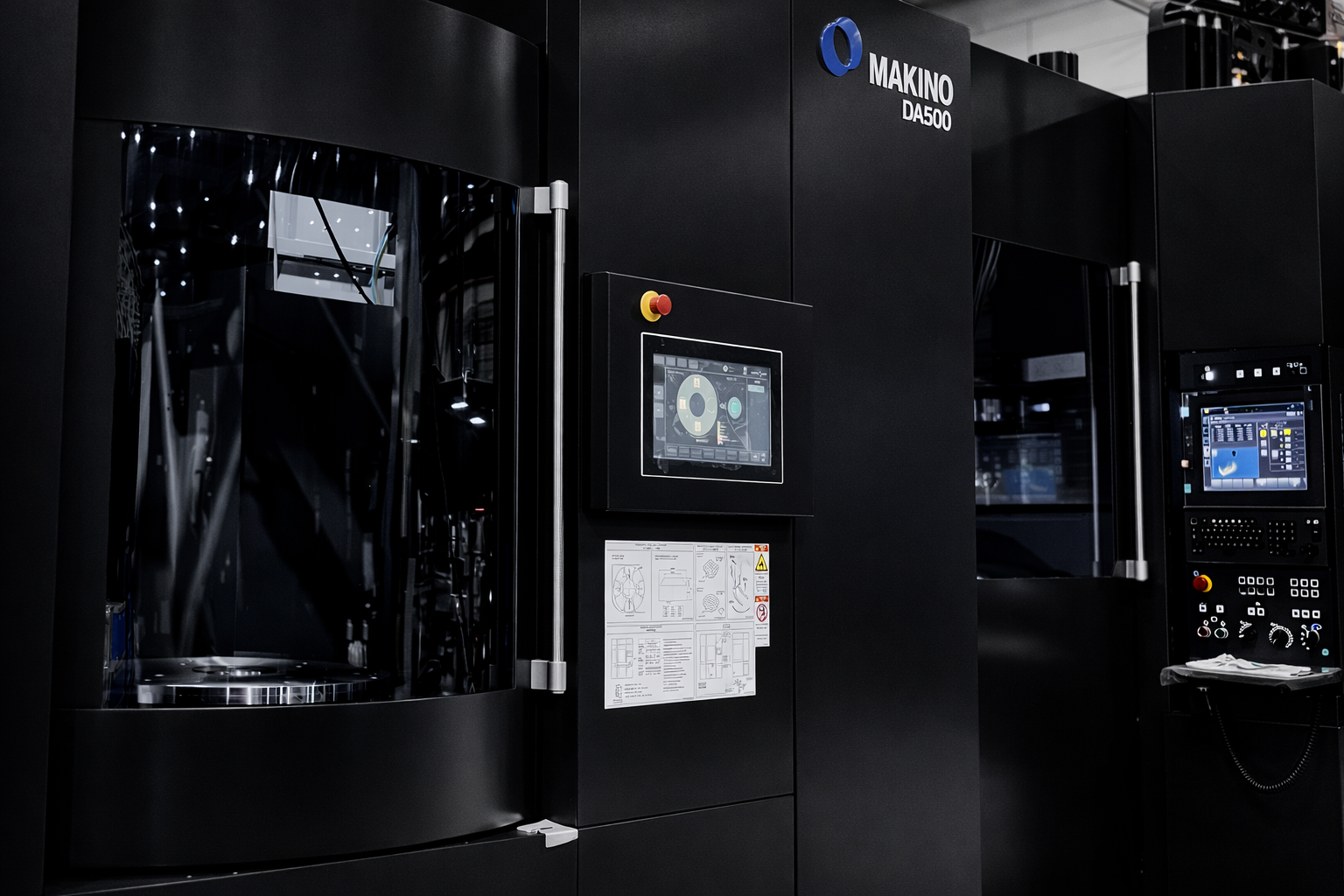

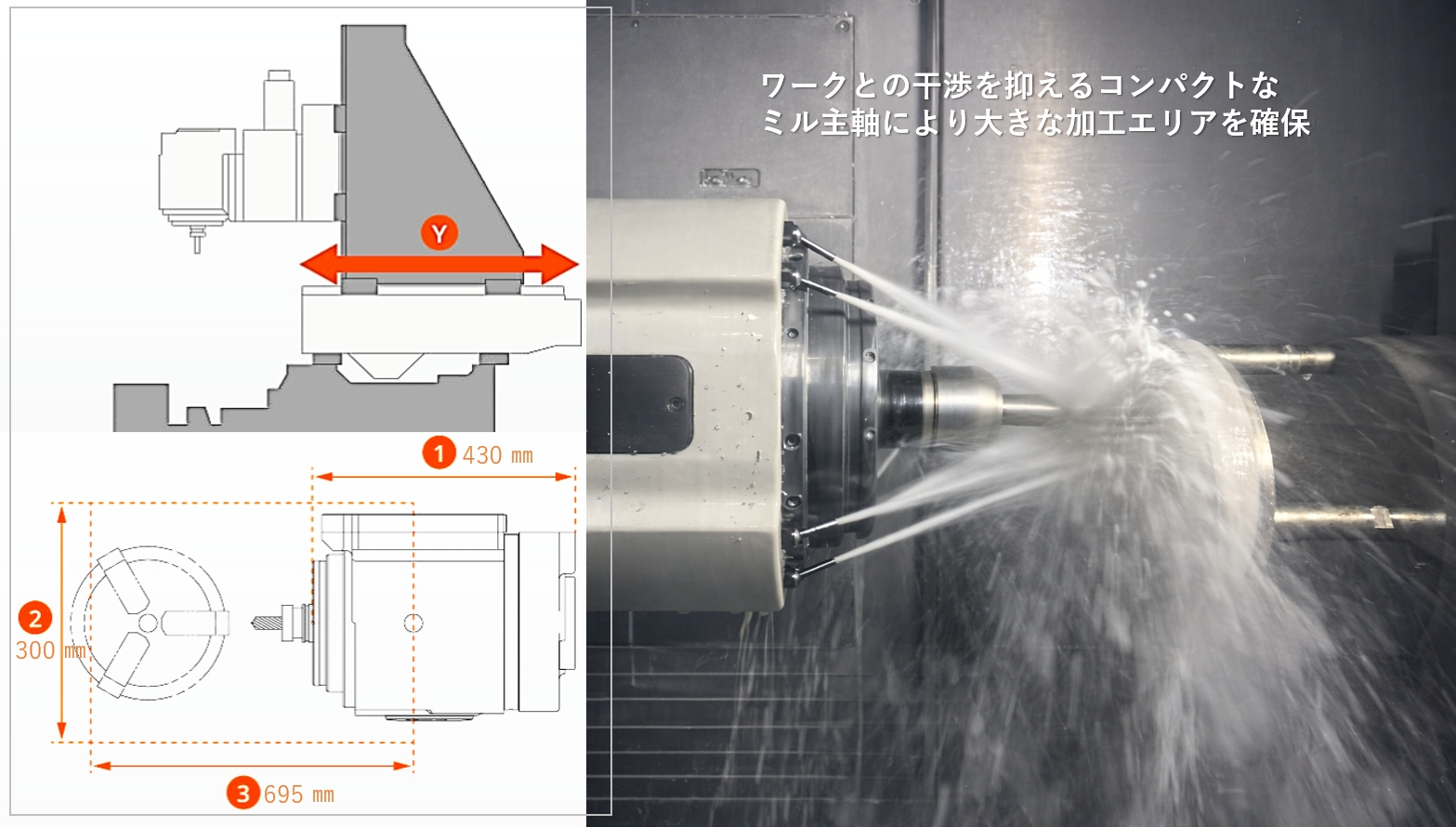

加工機械設備

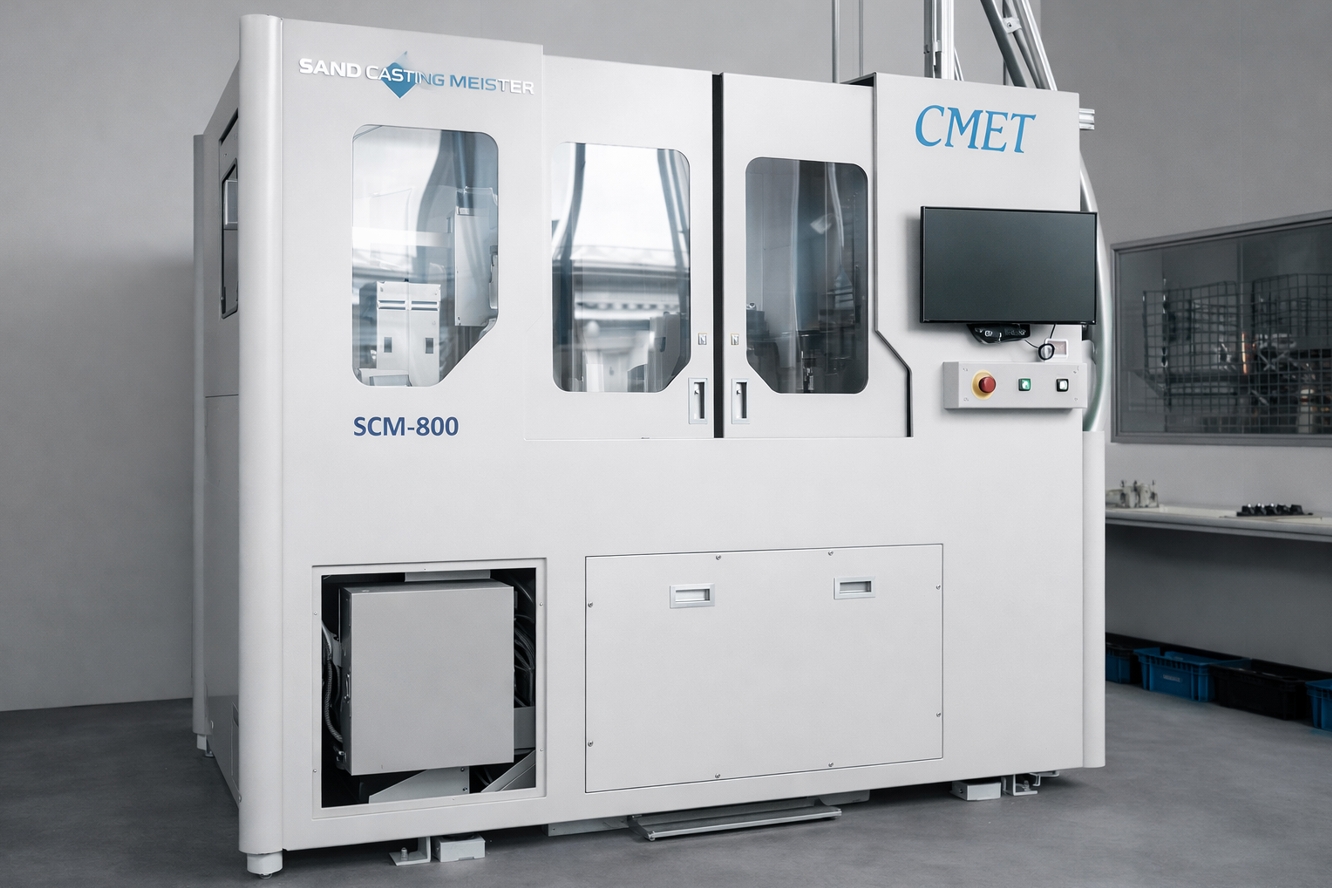

MACHINE 03

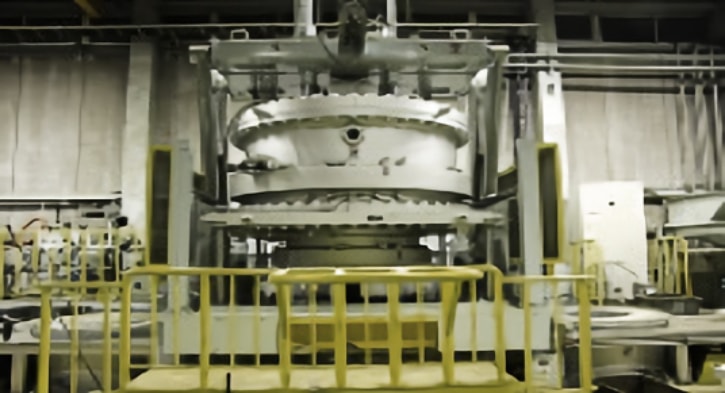

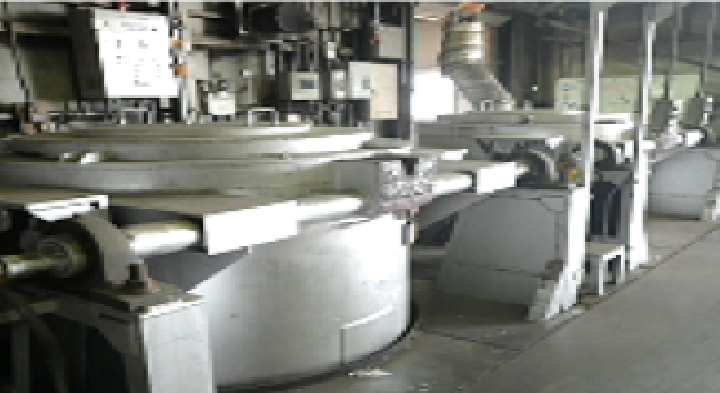

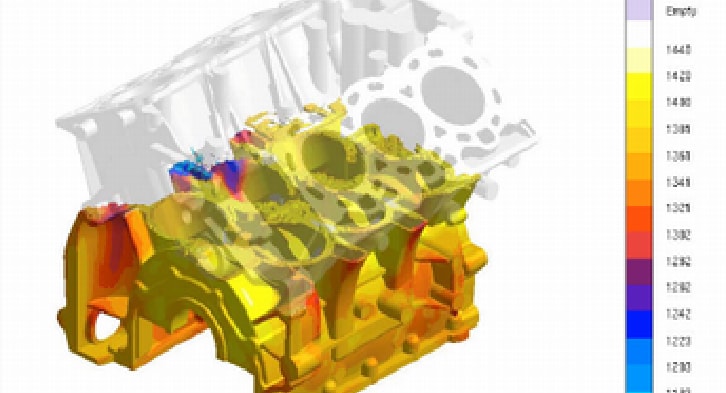

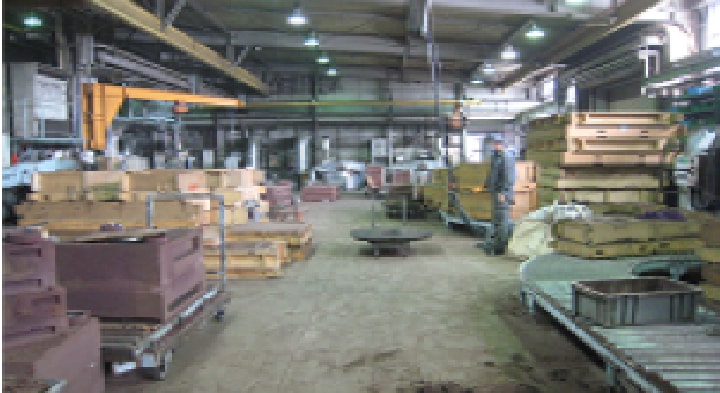

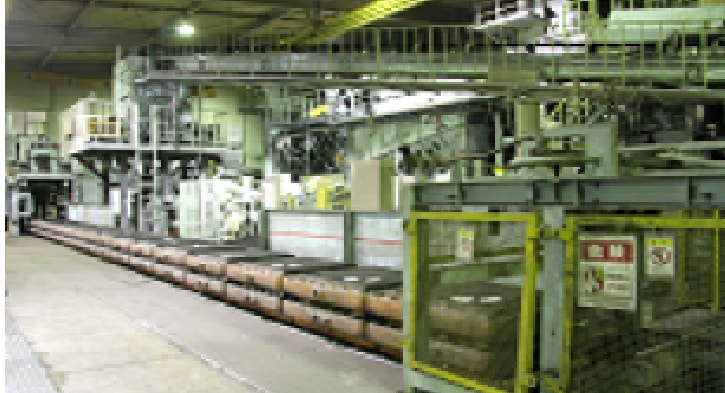

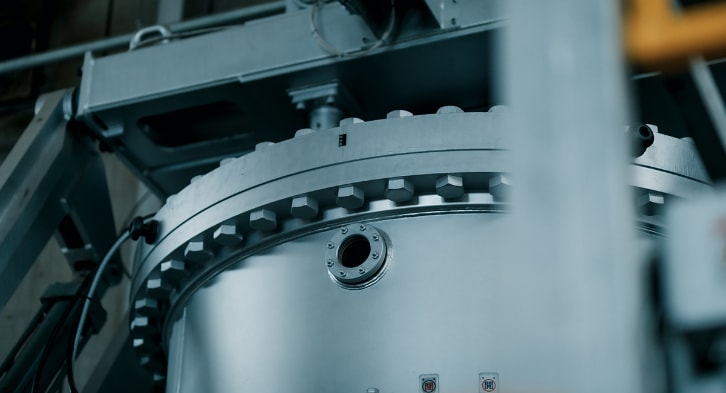

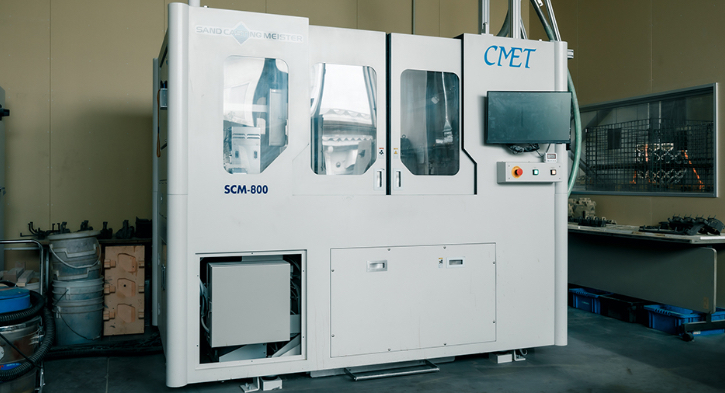

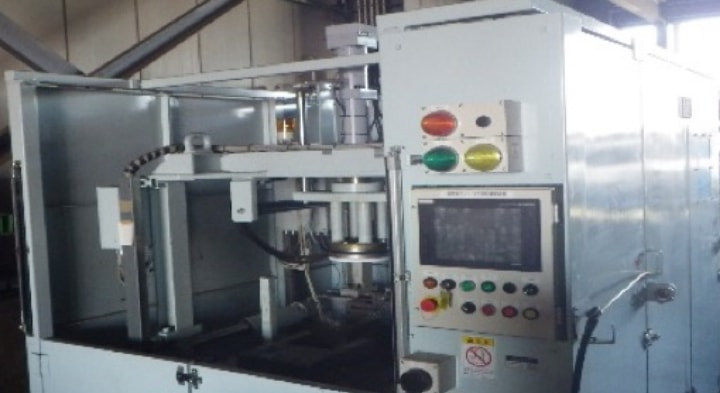

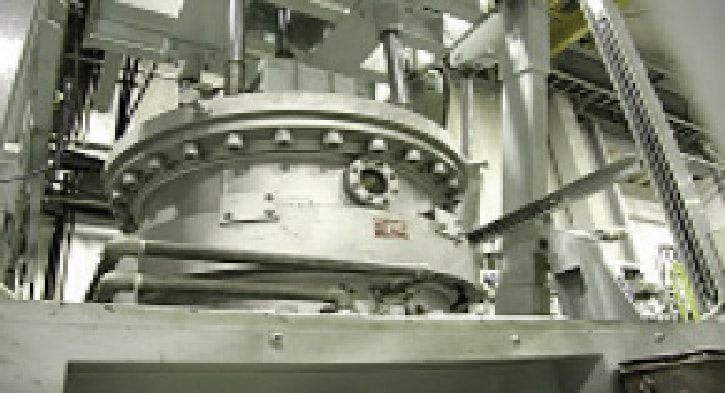

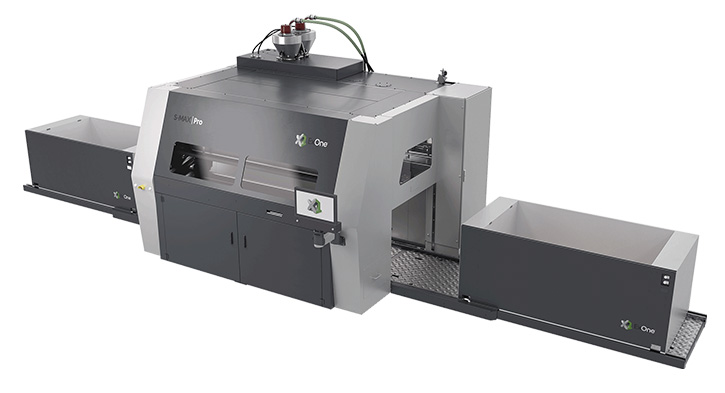

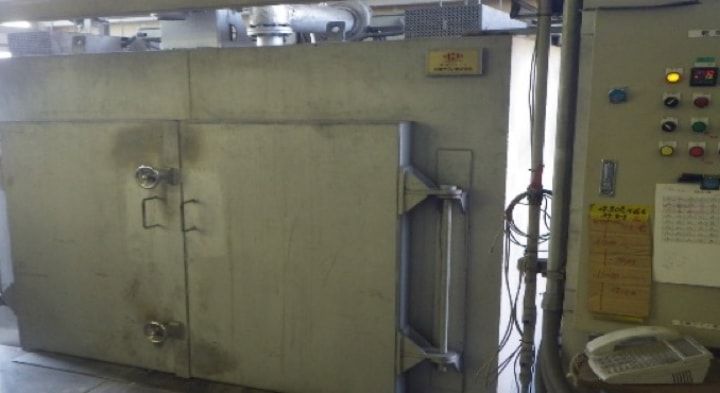

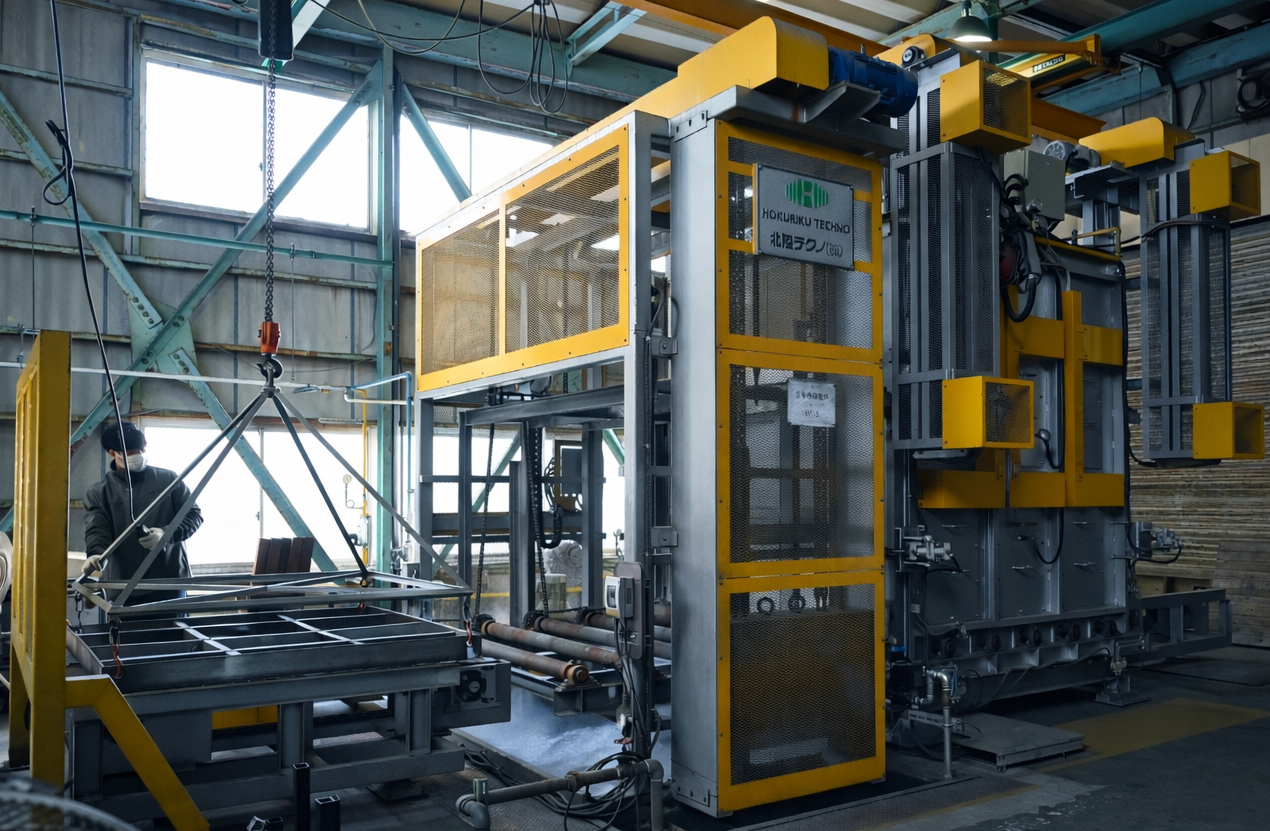

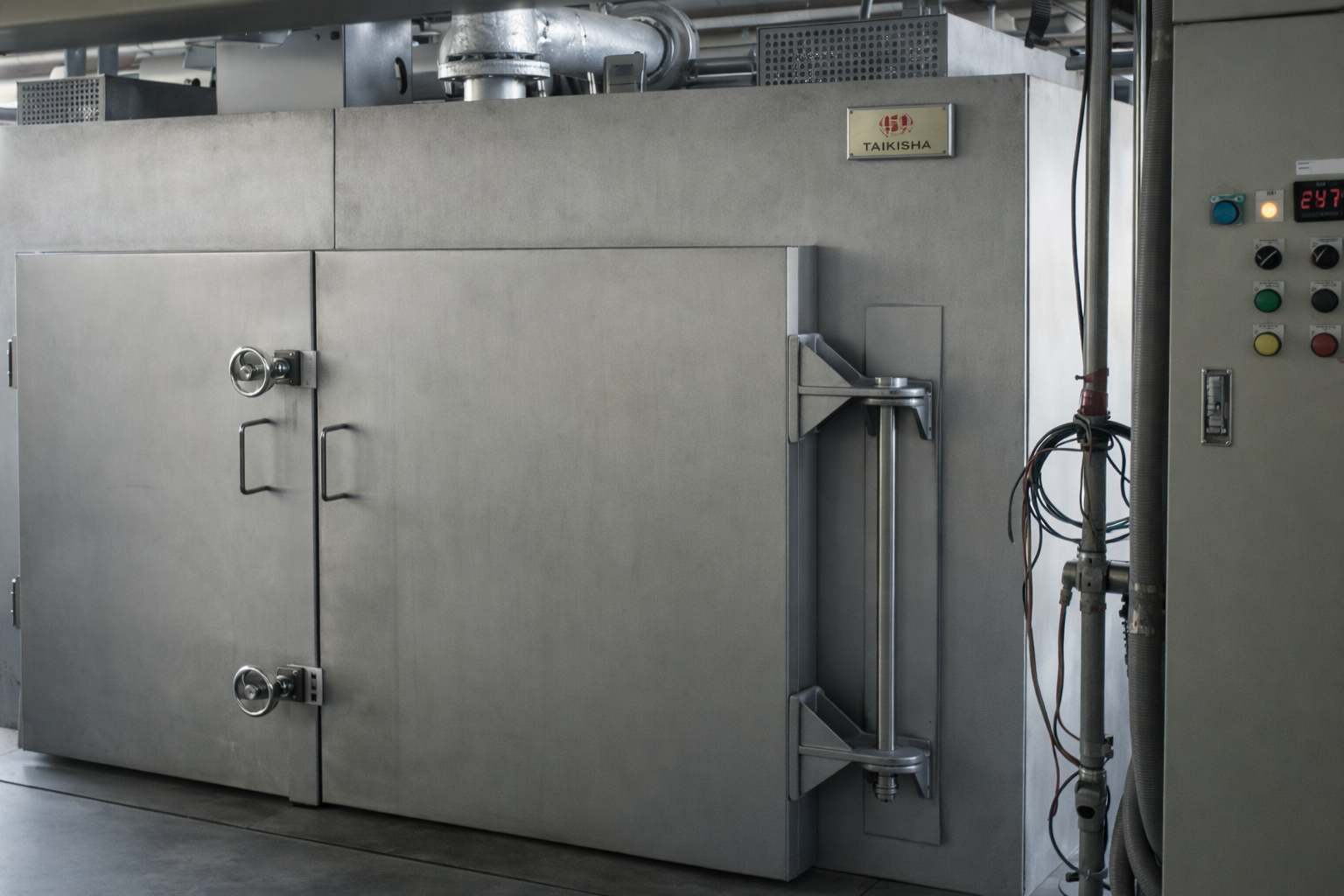

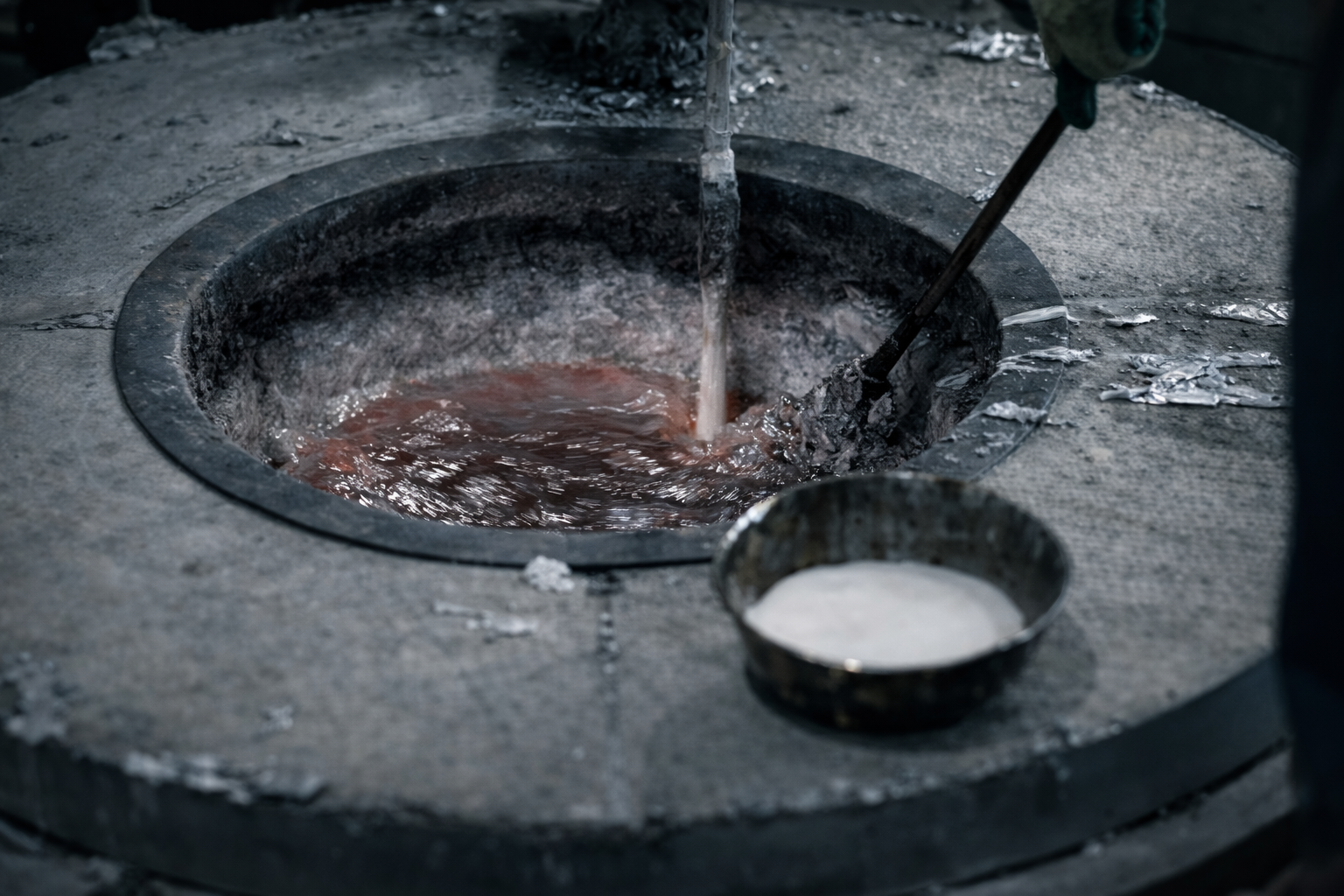

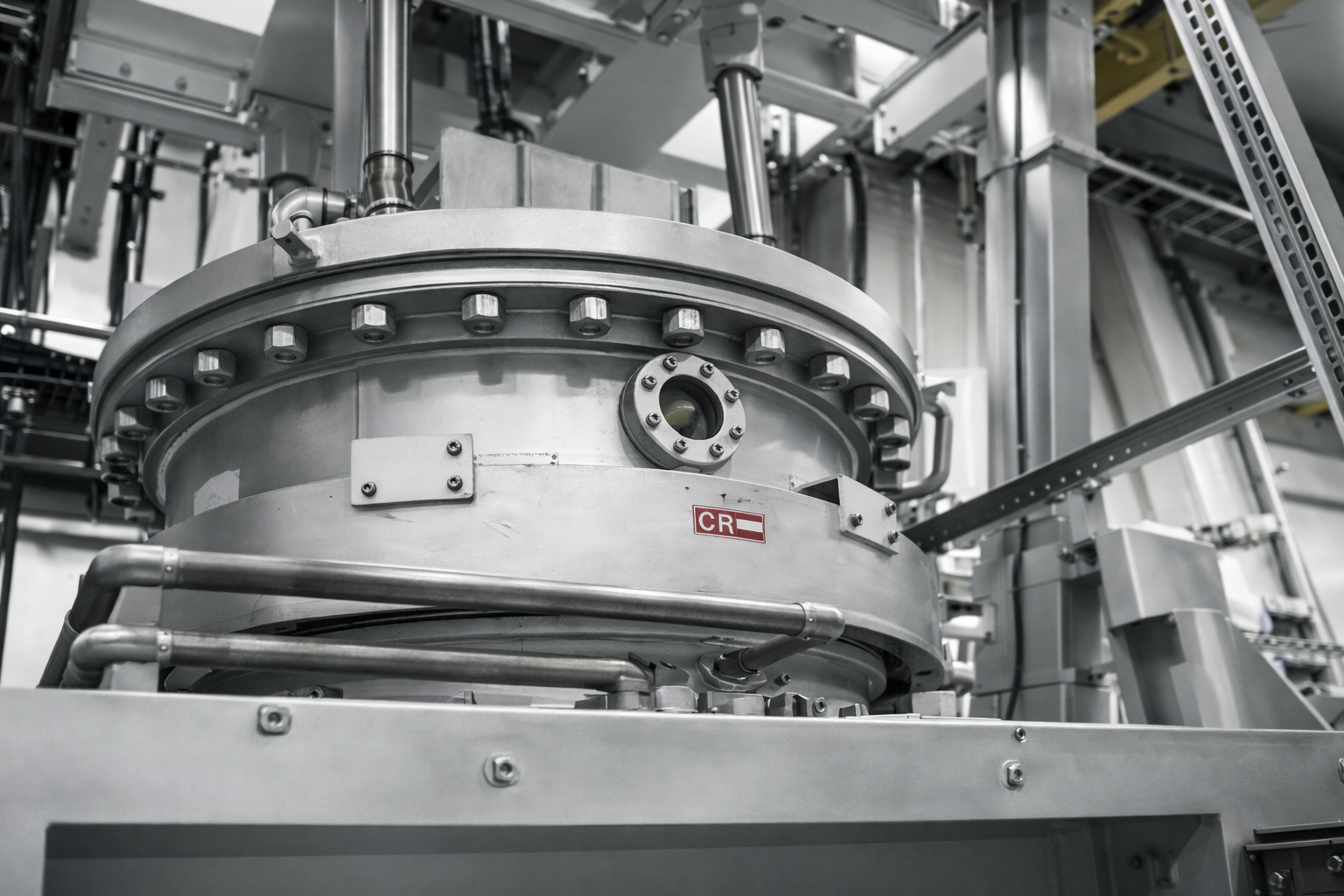

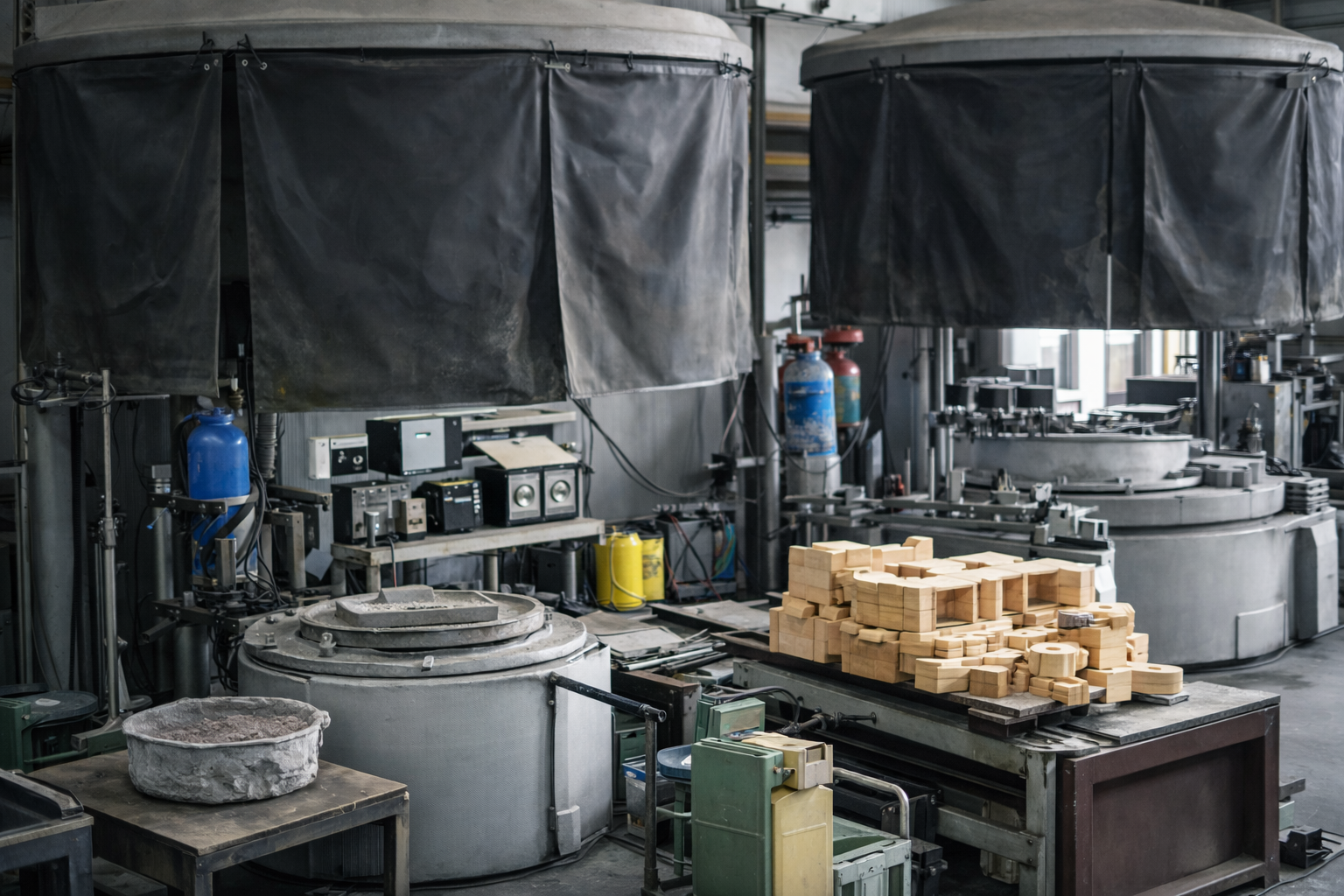

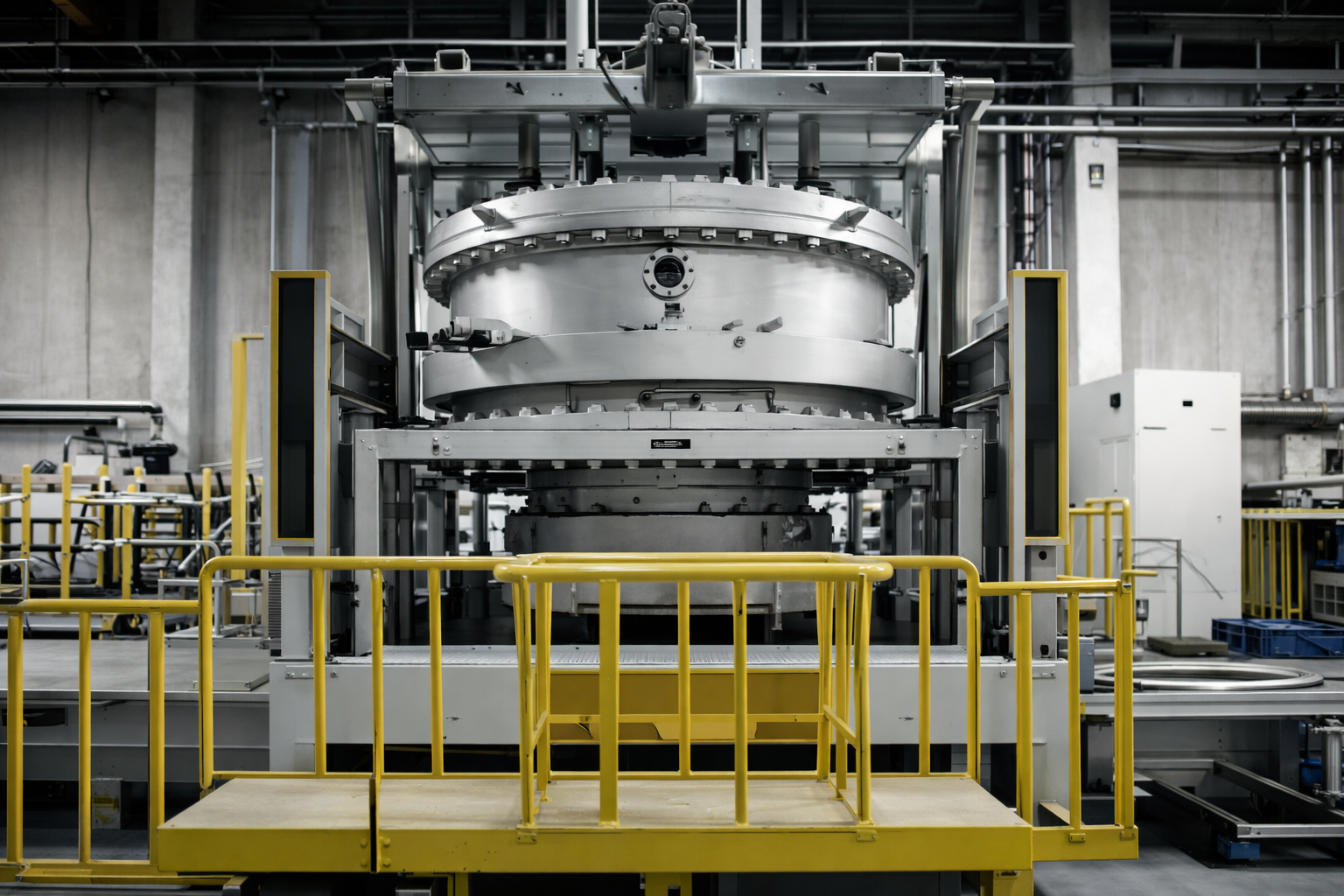

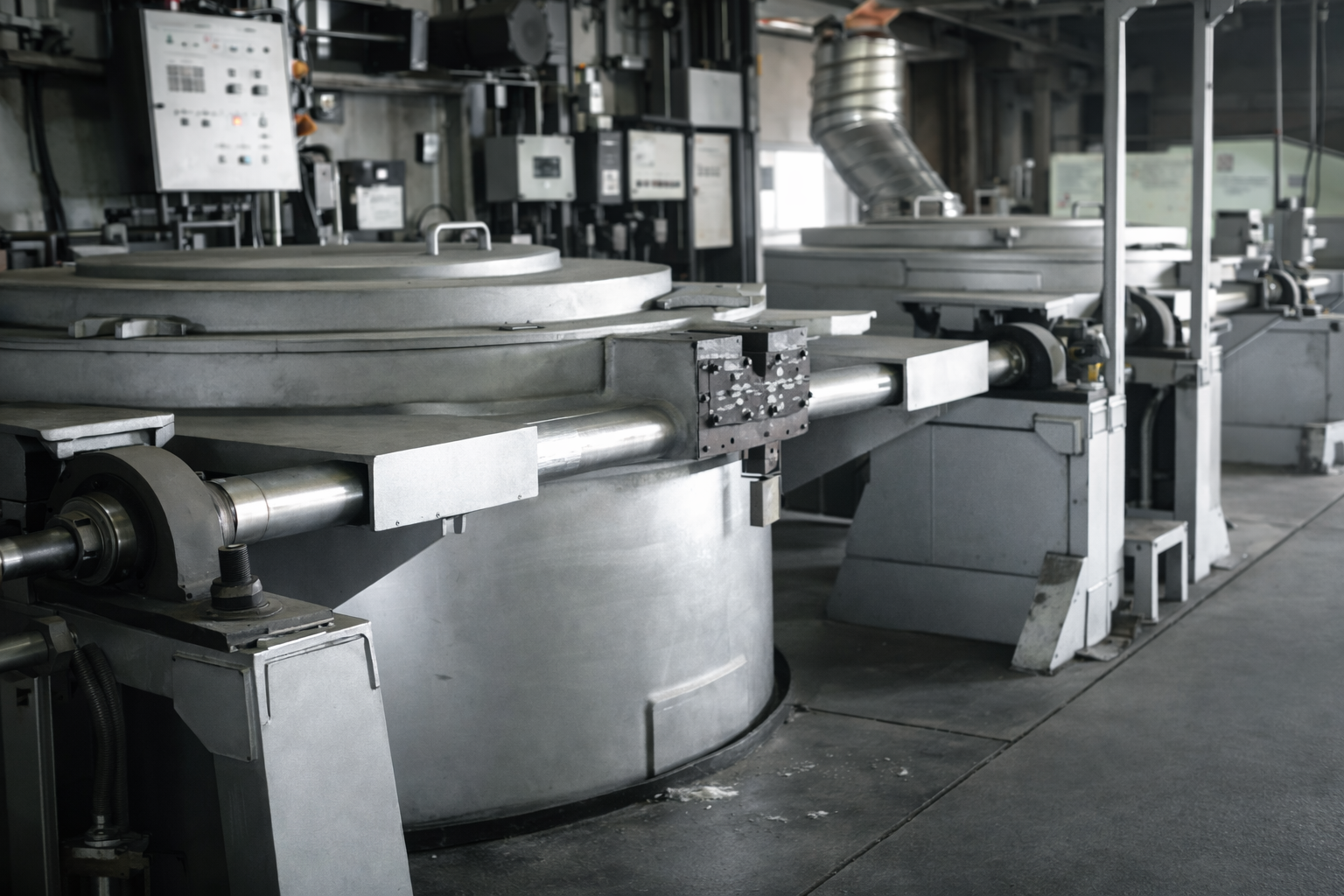

鋳造設備
